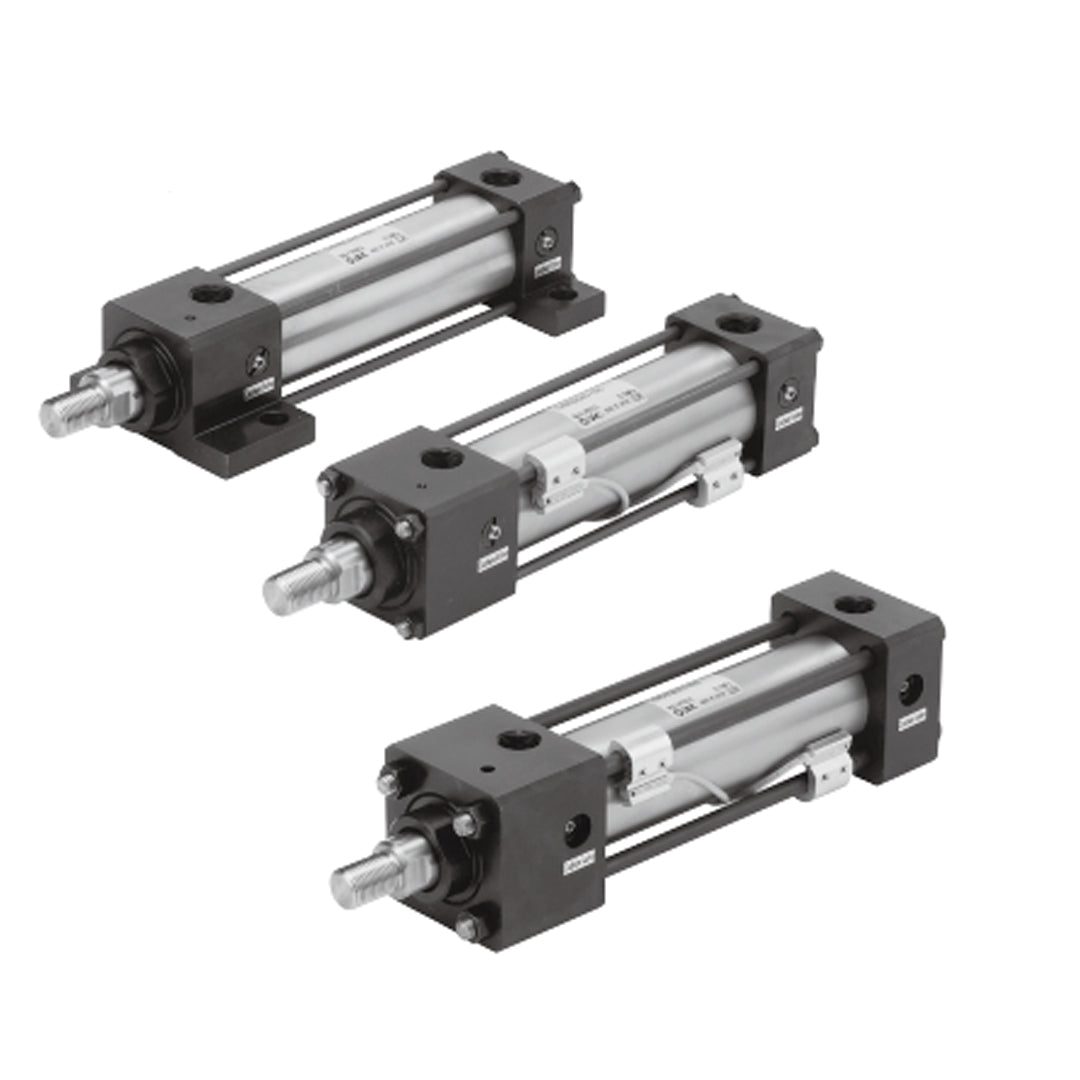

กระบอกไฮดรอลิก Hydraulic Cylinder SMC CHSD Series Double Acting/Single Rod: 3.5 MPa CHSDFY Bore 50 mm

SMC CHSD / CHSG Series เป็นกระบอกไฮดรอลิกแบบสี่เหลี่ยม (Square Type Hydraulic Cylinder) ที่ออกแบบมาสำหรับงานแรงดันสูงถึง 3.5 MPa ให้สมรรถนะสูง แข็งแรง และมีความแม่นยำในการทำงาน เหมาะสำหรับระบบไฮดรอลิกในเครื่องจักรอุตสาหกรรม เช่น งานกด งานจับยึด และระบบอัตโนมัติ ตัวกระบอกผลิตจากเหล็กและอะลูมิเนียมอัลลอยที่ผ่านกระบวนการชุบแข็ง ป้องกันการสึกหรอ มีให้เลือกหลายขนาดรูเจาะตั้งแต่ ø20–ø40 mm พร้อมรองรับการติดตั้งสวิตช์ตรวจจับตำแหน่งลูกสูบ (Auto Switch)

คุณสมบัติ

• รองรับแรงดันใช้งานสูงสุด 3.5 MPa และแรงดันทดสอบ 5.0 MPa
• โครงสร้างแบบ Double Acting / Single Rod ให้แรงดันทั้งสองทิศทาง
• ความเร็วลูกสูบสูงสุด 300 mm/s
• ตัวกระบอกผลิตจากวัสดุคุณภาพสูง เคลือบผิวแข็ง ทนแรงดันและการกัดกร่อน
• รองรับของไหลไฮดรอลิกชนิดน้ำมันแร่ (Mineral Hydraulic Fluid)
• สามารถติดตั้ง Auto Switch ได้หลายรุ่น เพื่อการตรวจจับตำแหน่งที่แม่นยำ
• เหมาะสำหรับการติดตั้งในพื้นที่จำกัดหรือระบบที่ต้องการความแข็งแรงสูง

ข้อมูลจำเพาะ

• ประเภท กระบอกไฮดรอลิกแบบสี่เหลี่ยม (Square Type)
• รุ่น CHSD / CHSG Series
• ขนาดรูเจาะ (Bore Size) ø20, ø25, ø32, ø40 mm
• แรงดันใช้งาน (Nominal Pressure) 3.5 MPa
• แรงดันทดสอบ (Proof Pressure) 5.0 MPa
• แรงดันสูงสุดที่อนุญาต 3.5 MPa
• แรงดันต่ำสุดที่ใช้งานได้ 0.3 MPa
• ของไหลที่ใช้ น้ำมันไฮดรอลิก (Hydraulic Fluid)
• ความเร็วลูกสูบ 8–300 mm/s
• อุณหภูมิใช้งาน -10°C ถึง 80°C (ไม่มีสวิตช์) / -10°C ถึง 60°C (มีสวิตช์)
• ชนิดการทำงาน Double Acting / Single Rod
• ระยะชักมาตรฐาน 25–800 mm
• วัสดุตัวกระบอก Aluminum Alloy / Carbon Steel
• วัสดุลูกสูบ Aluminum Alloy
• วัสดุซีล NBR
• แรงดันทฤษฎีสูงสุด (ø40 ที่ 3.5 MPa) ประมาณ 4396 N

Bore size (mm)	Stroke range	A	B	BB	C	D	E	F	FD	FT	FX	FY	FZ	G	GA	GB	H	J	K	M	MA	MM	NA	NB	P	J
40	25 to 800	22	52	52	40	22	34	12	6.6	10	70	40	86	19	23	16	57	M6 x 1	8	7.5	19	M16 x 1.5	36	29	3/8	58
50	25 to 800	28	65	65	50	28	42	15	9	10	86	50	105	24	24	16	69	M8 x 1	11	9	25	M20 x 1.5	36.5	28.5	3/8	58
63	25 to 800	36	77	77	58	36	50	19	9	10	98	56	118	30	21	18	84	M8 x 1	13	9	32	M27 x 2	36	33	1/2	66
80	25 to 800	45	96	96	75	45	60	13	11	16	119	70	143	41	26	17	96	M10 x 1.25	17	10.5	41	M33 x 2	41	32	1/2	74
100	25 to 1000	56	115	115	90	56	72	16	13.5	16	138	90	162	50	22	22	113	M14 x 1.5	19	14.5	52	M42 x 2	42	42	3/4	86

ข้อมูลทางเทคนิค

Bore size (mm)		40	50	63	80	100
Action		Double Acting: Single Rod
Fluid		General mineral hydraulic fluid
Nominal pressure		10 MPa
Maximum allowable pressure		12 MPa
Proof pressure		15 MPa
Minimum operating pressure	With pressure at front side	0.25 MPa
	With pressure at rear side	0.15 MPa
Ambient and fluid temperature	Without magnet	-10 to 80°C
	Built-in magnet	-10 to 60°C
Piston speed		8 to 300 mm/s
Cushion		Cushion seal
Thread tolerance		JIS 6 g/6 H
Stroke length tolerance		From 100st +0.80, 101 to 250st +1.00, 251 to 630st +1.250 631 to 1000st +1.40

เอกสารข้อมูล

กระบอกไฮดรอลิก Hydraulic Cylinder SMC CHSD Series Double Acting/Single Rod: 3.5 MPa CHSDFY Bore 50 mm Data sheet
