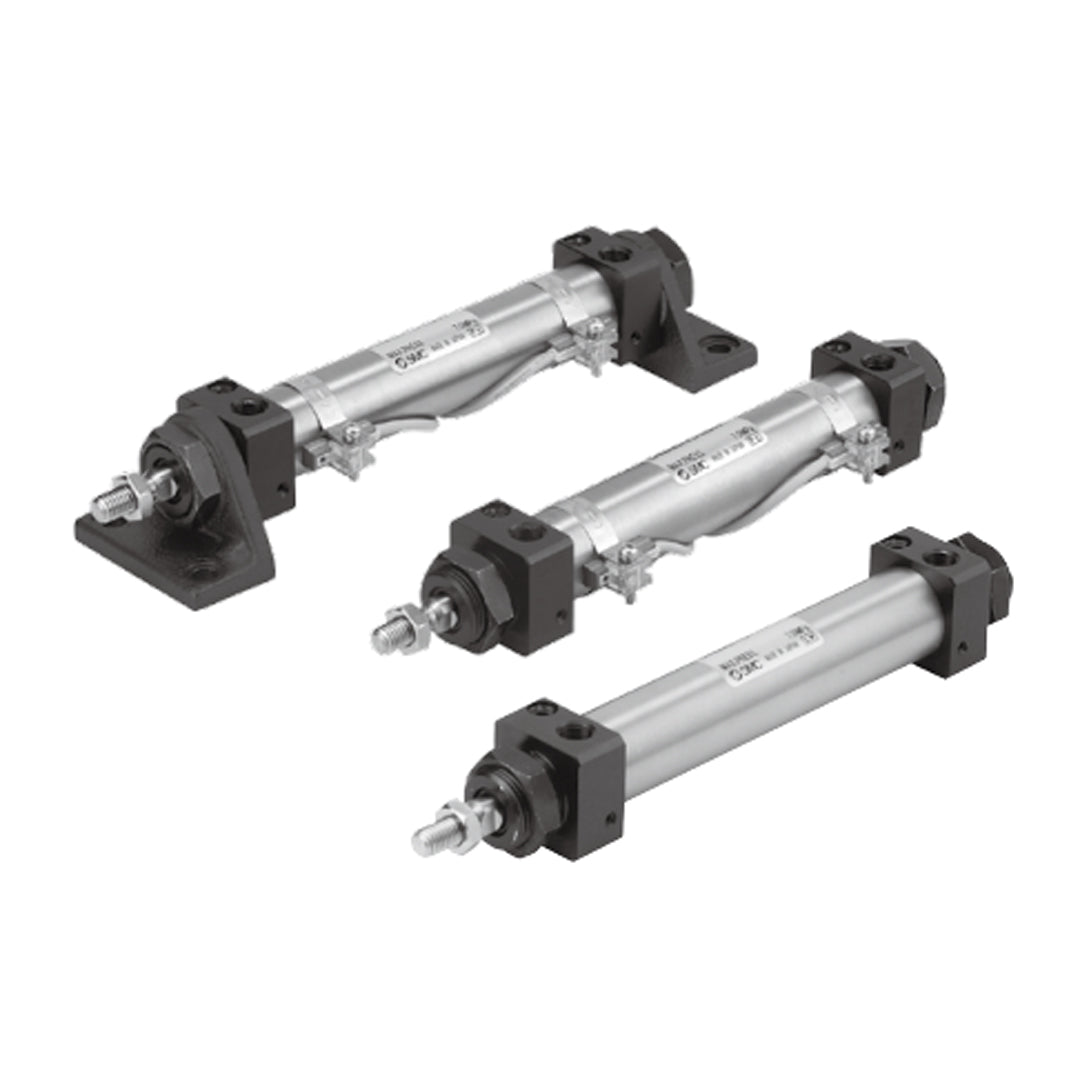

กระบอกไฮดรอลิก Hydraulic Cylinder SMC CHNSeries Double Acting/Single Rod: 3.5 MPa CHNL Bore 32 mm

กระบอกไฮดรอลิกขนาดเล็ก SMC CHN Series เป็นรุ่นแรงดันสูง 7 MPa ที่ออกแบบให้มีขนาดกะทัดรัด น้ำหนักเบา เหมาะสำหรับงานที่ต้องการแรงดันสูงในพื้นที่จำกัด เช่น เครื่องจักรอัตโนมัติ ระบบจับยึด หรืออุปกรณ์ประกอบชิ้นงาน ใช้ท่อสเตนเลสเพื่อความทนทานต่อการกัดกร่อน ฝาครอบผลิตจากอะลูมิเนียมอัลลอยเพื่อลดน้ำหนัก พร้อมกลไกกันกระแทก (Cushion Seal) ในตัว รองรับการติดตั้ง Auto Switch เพื่อควบคุมตำแหน่งลูกสูบอย่างแม่นยำ มีให้เลือกหลายแบบการติดตั้ง เช่น แบบขา, แบบหน้าแปลน, หรือแบบก้านเดี่ยว

คุณสมบัติ

• รองรับแรงดันสูงสุด 7 MPa
• ขนาดกระบอกให้เลือก Ø20, Ø25, Ø32 และ Ø40 mm
• มีระบบ Cushion Seal มาตรฐาน ลดแรงกระแทกช่วงปลายชัก
• ตัวกระบอกผลิตจาก Stainless Steel Tube ป้องกันการเกิดสนิม
• ฝาครอบหัวและท้ายทำจาก อะลูมิเนียมอัลลอย น้ำหนักเบา
• มีแม่เหล็กในตัวสำหรับติดตั้ง Auto Switch ได้ง่าย
• รูปทรงกระทัดรัด พื้นที่หน้าตัดน้อยกว่ากระบอกแบบ Tie-Rod ถึง 45%
• มีให้เลือกทั้งแบบ Basic, Foot, Flange และ Clevis Mount
• ใช้งานได้ทั้งน้ำมันไฮดรอลิกชนิด Mineral, W/O และ O/W

ข้อมูลจำเพาะ

• ขนาดกระบอก (Bore Size) Ø20, Ø25, Ø32, Ø40 mm
• ชนิดการทำงาน Double Acting / Single Rod
• ของไหลใช้งาน น้ำมันไฮดรอลิก (Hydraulic Fluid)
• แรงดันใช้งานปกติ 7 MPa
• แรงดันทดสอบ 10.5 MPa
• แรงดันสูงสุดที่อนุญาต 9 MPa
• แรงดันเริ่มทำงานขั้นต่ำ 0.3 MPa
• อุณหภูมิใช้งาน –10°C ถึง 80°C (ไม่มี Auto Switch) / –10°C ถึง 60°C (มี Auto Switch)
• ความเร็วลูกสูบ 8 – 300 mm/s
• ระบบกันกระแทก Cushion Seal
• ความคลาดเคลื่อนระยะชัก +1.0 mm (≤250 mm), +1.4 mm (>251 mm)
• วัสดุท่อกระบอก Stainless Steel
• ฝาครอบ Aluminum Alloy
• ซีล NBR
• ประเภทการติดตั้ง Basic, Axial Foot, Head Flange, Rod Flange, Single Clevis
• ระยะชักมาตรฐาน Ø20: 25–300 mm / Ø25: 25–400 mm / Ø32: 25–500 mm / Ø40: 25–500 mm
• แรงดันไฮดรอลิกที่รองรับ Mineral, W/O, O/W Compatible / Phosphate: Not compatible

Bore size (mm)	Stroke range (mm)	Effective thread length (mm)	A	B1	B2	D	E	F	GA1	GA2	GA3	GB1	GB2	GB3	H	H1	H2	I	K
20	25 to 300	15.5	18	13	26	10	8	16	10	12	12	8	10	10	41	5	8	31	5
25	25 to 400	19.5	22	17	32	12	10	16	10	12	12	8	10	10	46	6	8	34	5.5
32	25 to 500	21	24	22	38	16	14	19	11	13	13	8	10	10	53	8	9	40	7.5
40	25 to 500	21	24	24	41	18	16	21	12	17	17	11	16	16	54	10	11	48	7.5

ข้อมูลทางเทคนิค

Bore size (mm)	20	25	32	40
Action	Double acting/Single rod
Fluid	Hydraulic fluid
Nominal pressure	7 MPa
Proof pressure	10.5 MPa
Maximum allowable pressure	9 MPa
Minimum operating pressure	0.3 MPa
Ambient and fluid temperature	Without auto switch: -10° to 80°C
	With auto switch: -10° to 60°C
Piston speed	8 to 300 mm/s
Cushion	Cushion seal
Stroke length tolerance	to 250 mm +1.00
	251 to 800 mm +1.40
Mounting type	Basic type, Axial foot type
	Head flange type, Rod flange type
	Single clevis type

เอกสารข้อมูล

กระบอกไฮดรอลิก Hydraulic Cylinder SMC CHNSeries Double Acting/Single Rod: 3.5 MPa CHNL Bore 32 mm Data sheet
