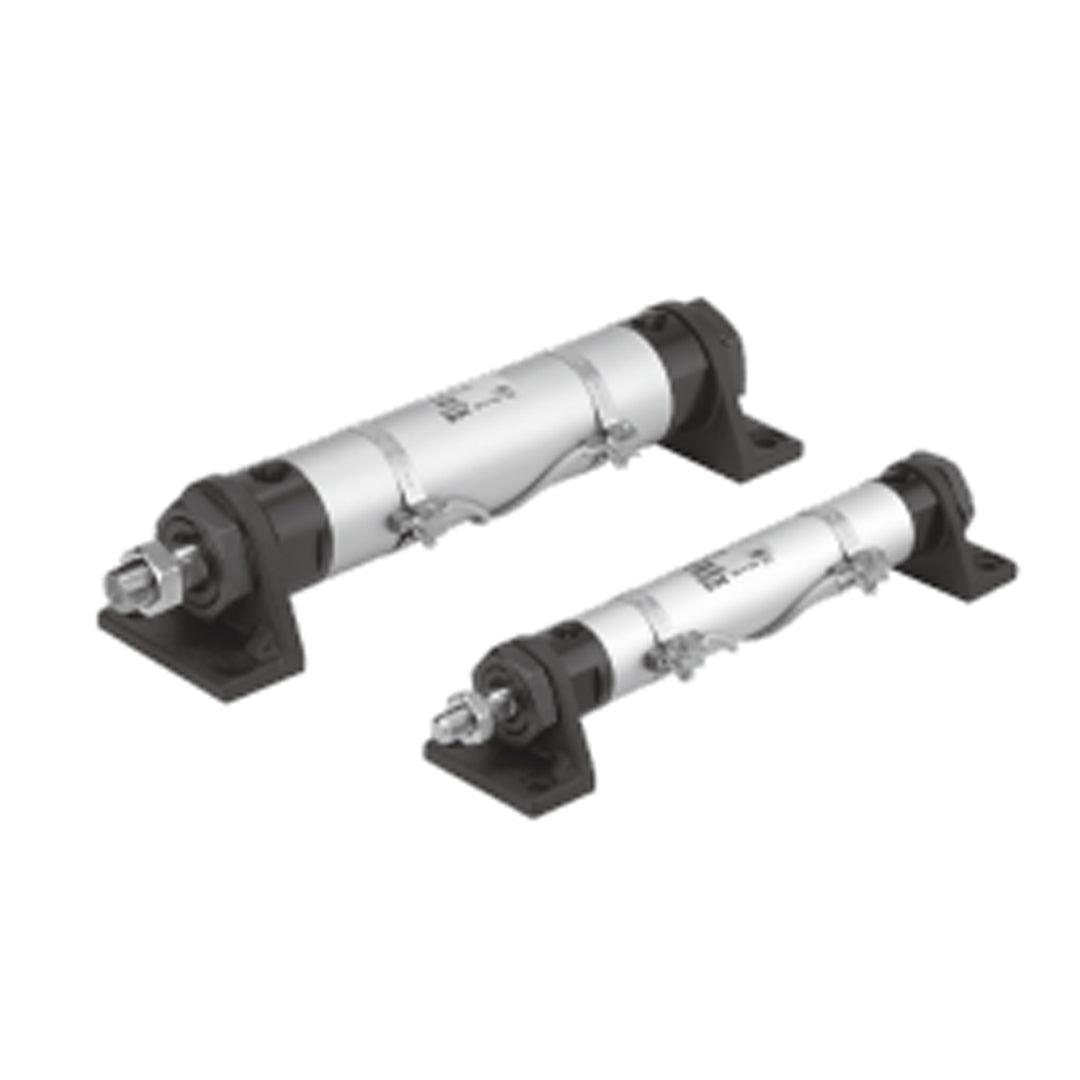

กระบอกไฮดรอลิก Hydraulic Cylinder SMC CHM Series Double Acting/Single Rod: 3.5 MPa CHML Bore 32 mm

SMC CHM Series เป็นกระบอกไฮดรอลิกแบบกลม (Round Type Hydraulic Cylinder) ที่ออกแบบมาสำหรับแรงดันใช้งานสูงถึง 3.5 MPa เหมาะสำหรับงานอุตสาหกรรมที่ต้องการแรงดันสูงและความแม่นยำในการเคลื่อนไหว เช่น งานกด งานจับยึด และระบบอัตโนมัติทั่วไป ตัวกระบอกผลิตจากอะลูมิเนียมอัลลอยคุณภาพสูง น้ำหนักเบา ทนการกัดกร่อน และมีให้เลือกหลายขนาดรูเจาะ ตั้งแต่ ø20, ø25, ø32, ø40 มม. รองรับการติดตั้งได้หลายรูปแบบ เช่น ฐานเท้า หน้าแปลน และข้อต่อแบบขาเดียวหรือคู่

คุณสมบัติ

• โครงสร้างแบบ Double Acting / Single Rod ให้แรงดันสองทิศทาง
• รองรับแรงดันใช้งานสูงสุด 3.5 MPa และแรงดันทดสอบ 5.0 MPa
• ความเร็วลูกสูบ 8–300 mm/s พร้อมความเที่ยงตรงสูง
• ตัวกระบอกผลิตจากอะลูมิเนียมอัลลอยชุบแข็ง น้ำหนักเบาและทนทาน
• มีให้เลือกติดตั้งสวิตช์ตรวจจับตำแหน่งลูกสูบ (Auto Switch) หลายรุ่น
• มีหลายแบบติดตั้ง เช่น ฐานเท้า หน้าแปลน หัวแปลน และแบบข้อต่อสวิง
• เหมาะสำหรับของเหลวไฮดรอลิกแบบน้ำมันแร่ (Mineral Hydraulic Fluid)

ข้อมูลจำเพาะ

• ประเภท กระบอกไฮดรอลิกแบบกลม (Round Type)
• ขนาดรูเจาะ (Bore Size) ø20, ø25, ø32, ø40 mm
• แรงดันใช้งาน (Nominal Pressure) 3.5 MPa
• แรงดันทดสอบ (Proof Pressure) 5.0 MPa
• แรงดันสูงสุดที่อนุญาต 3.5 MPa
• แรงดันต่ำสุดที่ใช้งานได้ 0.3 MPa
• ความเร็วลูกสูบ 8–300 mm/s
• อุณหภูมิใช้งาน -10°C ถึง 80°C (ไม่มีสวิตช์) / -10°C ถึง 60°C (มีสวิตช์)
• ของไหลที่ใช้ น้ำมันไฮดรอลิก (Hydraulic Fluid)
• ชนิดการทำงาน Double Acting / Single Rod
• ระยะชักมาตรฐาน 25 ถึง 800 mm
• แรงดันทฤษฎีสูงสุด (ø40 ที่ 3.5 MPa) 4396 N (ขาออก)
• วัสดุตัวกระบอก Aluminum Alloy (Hard Anodized)
• วัสดุลูกสูบ Aluminum Alloy
• วัสดุซีล NBR

Bore size (mm)	Stroke range (mm)	Effective thread length (mm)	A	B1	B2	D	F	GA	GB	H	H1	H2	I	K	LD	LH	LS	LT	LX	LZ	MM	N	NA	NB	NC
20	Up to 800	15.5	18	13	26	10	16	12	8	41	5	8	30	5	7	25	121	5.5	40	55	M8 x 1.25	13	26	19	15
25	Up to 800	19.5	22	17	32	12	16	12	8	46	6	8	32	5.5	7	28	121	5.5	40	55	M10 x 1.25	13	28	19	15
32	Up to 800	21	24	22	38	16	19	12	8	53	8	9	40	7.5	7	30	133	6	45	60	M14 x 1.5	13	36	19	15
40	Up to 800	21	24	24	41	18	21	14	11	54	10	11	48	7.5	9	35	158	6	55	75	M16 x 1.5	19	44	24	21

ข้อมูลทางเทคนิค

Bore size (mm)	20	25	32	40
Action	Double acting/Single rod
Fluid	Hydraulic fluid
Nominal pressure	3.5 MPa
Proof pressure	5.0 MPa
Maximum allowable pressure	3.5 MPa
Minimum operating pressure	0.3 MPa
Ambient and fluid temperature	Without auto switch: -10° to 80°C With auto switch: -10° to 60°C
Piston speed	8 to 300 mm/s
Cushion	None
Stroke length tolerance	to 250 mm 250 to 800 mm
	+1.0 0 +1.4 0
Mounting type	Basic type, Axial foot type Head flange type, Rod flange type Single clevis type

เอกสารข้อมูล

กระบอกไฮดรอลิก Hydraulic Cylinder SMC CHM Series Double Acting/Single Rod: 3.5 MPa CHML Bore 32 mm Data sheet
