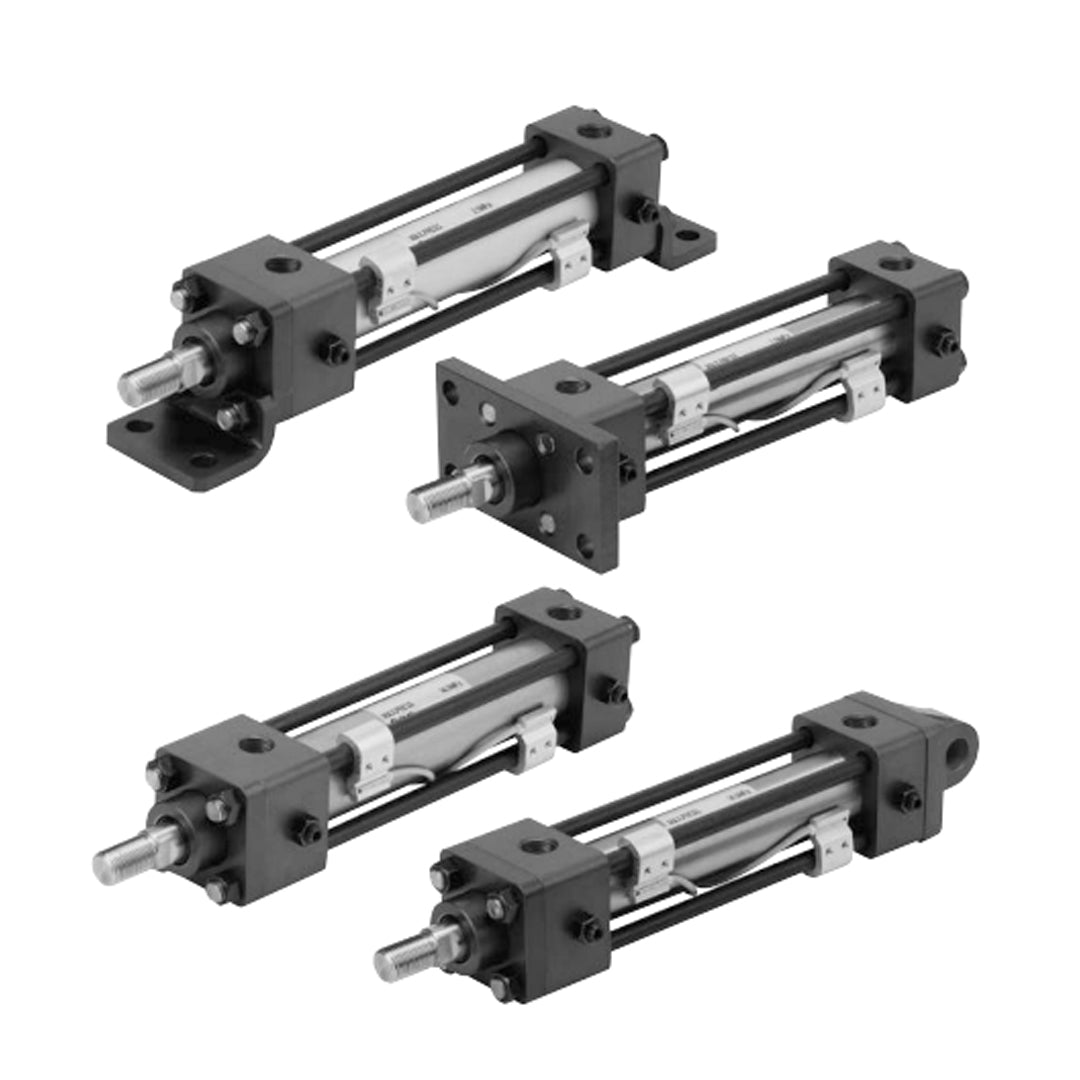

กระบอกไฮดรอลิก Hydraulic Cylinder SMC CH2 Series Axial foot type CH2ELB Bore 40 mm

SMC CH2 Series เป็นกระบอกไฮดรอลิกมาตรฐาน JIS (JIS Standard Hydraulic Cylinder) แบบ Double Acting / Single Rod ออกแบบมาสำหรับงานแรงดันสูง มีให้เลือกหลายรุ่น ได้แก่ CH2E (3.5 MPa), CH2F (7 MPa), CH2G (14 MPa) และ CH2H (14 MPa แบบสเตนเลส) รองรับขนาดรูเจาะตั้งแต่ ø32 ถึง ø100 มม. เหมาะสำหรับงานอุตสาหกรรมหนัก เช่น เครื่องจักรกล โรงงานผลิต และระบบไฮดรอลิกทั่วไป ตัวกระบอกผลิตจากวัสดุคุณภาพสูงทั้งอะลูมิเนียม เหล็ก และสเตนเลส เพื่อให้เหมาะกับทุกสภาพแวดล้อมการทำงาน พร้อมรองรับการติดตั้ง Auto Switch เพื่อการตรวจจับตำแหน่งลูกสูบที่แม่นยำ

คุณสมบัติ

• แรงดันใช้งานสูงสุดถึง 14 MPa (รุ่น CH2G / CH2H)
• โครงสร้างแบบ Double Acting / Single Rod ให้แรงดันสองทิศทาง
• มีหลายรุ่นตามแรงดันและวัสดุของกระบอก (Aluminum, Stainless Steel, Steel)
• ความเร็วลูกสูบสูงถึง 300 mm/s
• รองรับการใช้งานกับของไหลไฮดรอลิกชนิดน้ำมันแร่ (Mineral Hydraulic Fluid)
• มีให้เลือกหลายแบบติดตั้ง: ฐานเท้า, หน้าแปลน, ข้อต่อสวิง, Center Trunnion ฯลฯ
• รองรับการติดตั้ง Auto Switch ได้หลากหลายรุ่น
• ระยะชักมาตรฐานยาวสุดถึง 1800 mm

ข้อมูลจำเพาะ

• รุ่น CH2E / CH2F / CH2G / CH2H Series
• ประเภท กระบอกไฮดรอลิกมาตรฐาน JIS (JIS Standard Hydraulic Cylinder)
• ชนิดการทำงาน Double Acting / Single Rod
• แรงดันใช้งาน 3.5 MPa (CH2E), 7 MPa (CH2F), 14 MPa (CH2G / CH2H)
• แรงดันทดสอบ 5.0 MPa (CH2E), 10.5 MPa (CH2F), 21 MPa (CH2G / CH2H)
• ขนาดรูเจาะ (Bore Size) ø32, ø40, ø50, ø63, ø80, ø100 mm
• ระยะชักมาตรฐาน 25 – 1800 mm
• ความเร็วลูกสูบ 8 – 300 mm/s
• ของไหลที่ใช้ น้ำมันไฮดรอลิก (Hydraulic Fluid)
• อุณหภูมิใช้งาน -10°C ถึง 80°C (ไม่มีสวิตช์) / -10°C ถึง 60°C (มีสวิตช์)
• วัสดุตัวกระบอก Aluminum Alloy (CH2E), Stainless Steel (CH2F / CH2H), Steel (CH2G)
• วัสดุลูกสูบ Aluminum Alloy (CH2E / CH2F), Stainless Steel (CH2G / CH2H)
• วัสดุซีล NBR (Nitrile Rubber)
• แรงดันทฤษฎีสูงสุด ประมาณ 109,900 N (ø100 ที่ 14 MPa)
• การติดตั้ง มีหลายแบบ: ฐานเท้า, หน้าแปลน, ข้อต่อสวิง, Center Trunnion
• อุปกรณ์เสริม รองรับ Auto Switch หลายรุ่น (แบบโซลิดสเตตและรีดสวิตช์)

Bore size (mm)	Stroke range (mm)	B	BB	C	F	GA	GB	J	M	NA	NB	P	R	S	T	CD	LH	LT	LX	LW	X1	Y1	SS	Z	With rod boot
																									e		f	Q	ℓ
																									B-rod	C-rod			B-rod	C-rod
32	25 to 1400	58	62	38	16	32	15	M10 x 1.25	11	37	31	3/8	39	141	11	11	40	8	40	30	32	13	203	205	52	—	21.5	15	1/3.5 stroke	—
40	25 to 1400	65	69	45	12	32	15	M10 x 1.25	11	36	30	3/8	42	141	11	11	43	8	46	33	32	13	203	205	52	52	12	15		1/3.5 stroke
50	25 to 1400	76	85	52	15	40	19	M10 x 1.25	11	43	35	1/2	46	155	13	14	50	8	58	37	35	15	220	225	55	52	15	15
63	25 to 1500	90	98	63	15	42	19	M12 x 1.5	14	43	35	1/2	52	163	15	18	60	10	65	45	42	18	240	247	65	55	15	20	1/4 stroke
80	25 to 1800	110	118	80	17	40	22	M16 x 1.5	16	44	44	3/4	65	184	18	18	72	12	87	50	50	20	269	284	80	65	17	20		1/4 stroke
100	25 to 1800	135	150	102	19	42	22	M18 x 1.5	18	44	44	3/4	75	192	20	22	85	12	109	55	55	23	287	302	100	80	19	15

ข้อมูลทางเทคนิค

Model	CH2E	CH2F	CH2G	CH2H
Action	Double acting/Single rod
Fluid	Hydraulic fluid
Nominal pressure (MPa)	3.5	7		14
Maximum allowable pressure (MPa)	3.5	Head: 9 Rod: B rod 13.5 C rod 11		Head: 18 Rod: B rod 18 C rod 14
Proof pressure (MPa)	5.0	10.5
Minimum operating pressure (MPa)	Head: 0.15 Rod: 0.2
Ambient and fluid temperature	Without auto switch: −10 to 80°C With auto switch: −10 to 60°C
Piston speed	8 to 300 mm/s
Cushion	Cushion seal type
Stroke length tolerance	to 100 st +1.00.8, 101 to 250 st +1.00, 251 to 630 st +1.250, 631 to 1000 st +1.40, 1001 to 1800 st +1.80

เอกสารข้อมูล

กระบอกไฮดรอลิก Hydraulic Cylinder SMC CH2 Series Axial foot type CH2ELB Bore 40 mm Data sheet
