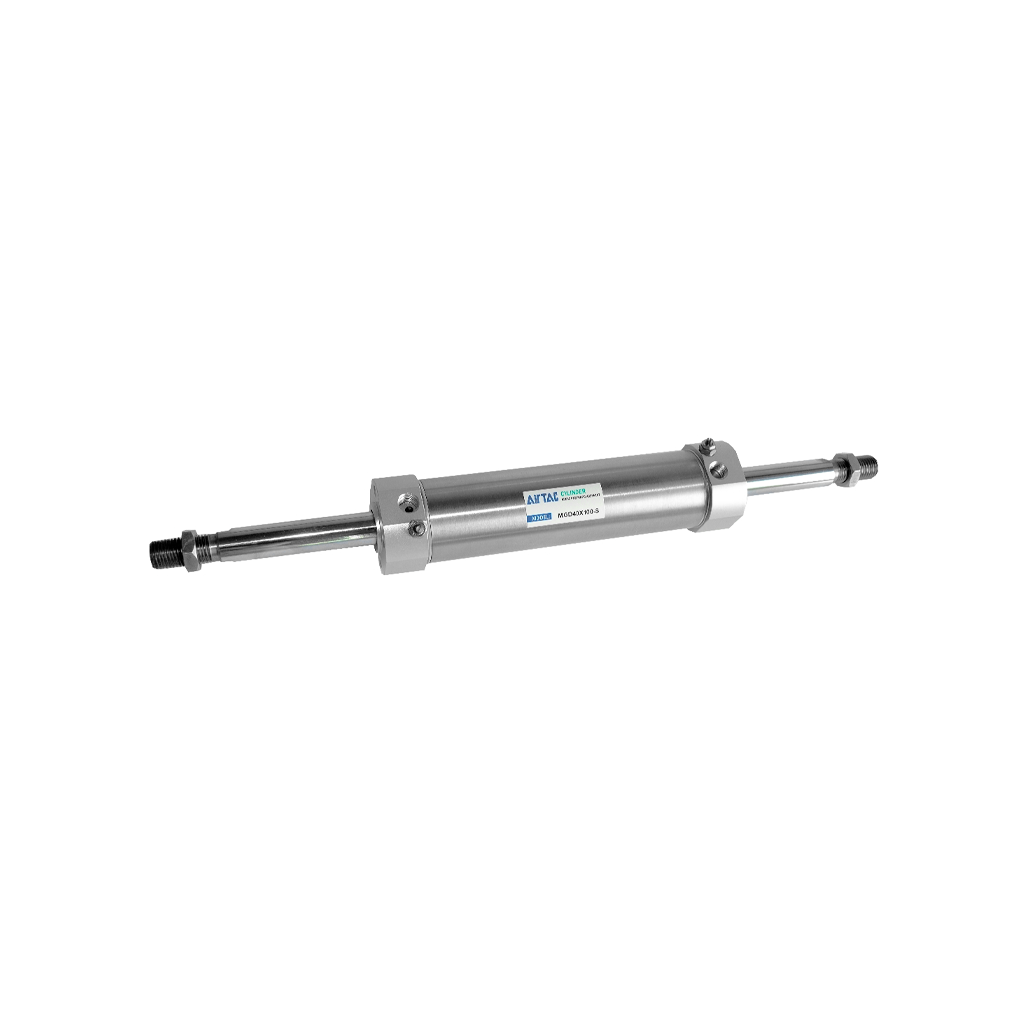

กระบอกลม AIRTAC MG40X75S

กระบอกลม AIRTAC MG40X75S เหมาะสำหรับพื้นที่การติดตั้งที่มีความจำกัดแต่ยังคงต้องการแรงขับเคลื่อนสูงในการควบคุมกลไกต่างๆ ของเครื่องจักร การออกแบบขนาดความยาวช่วงชักที่เหมาะสมช่วยให้การตอบสนองต่อคำสั่งลมมีความรวดเร็วและแม่นยำ การเลือกใช้อุปกรณ์จากแอร์แทคช่วยให้มั่นใจได้ในเรื่องความเสถียร ความทนทานต่อการสึกหรอ และช่วยยกระดับมาตรฐานความปลอดภัยในระบบอัตโนมัติ

คุณสมบัติ

• กระบอกลมนำทางแกนคู่รุ่น MG ขนาดลูกสูบ 40 มิลลิเมตร ระยะชัก 75 มิลลิเมตร เหมาะกับพื้นที่จำกัดแต่ต้องการแรงขับสูง
• โครงสร้างก้านสูบขนานคู่ช่วยกระจายแรงกดและรองรับน้ำหนักภายนอกได้สมดุล
• ระบบซับแรงกระแทกยางช่วยยืดอายุโครงสร้างเครื่องจักรโดยรวมและลดการสั่นสะเทือน
• ตัวเรือนเคลือบผิวป้องกันสนิม ทนทานต่อละอองน้ำมันและฝุ่นละอองในกระบวนการผลิต
• สามารถเลือกติดตั้งสวิทช์ตรวจจับตำแหน่งได้ง่ายผ่านร่องยึดข้างตัวกระบอก

ข้อมูลจำเพาะ

• ประเภทการทำงาน: กระบอกสูบมินิระบบลมสองทางมาตรฐานพร้อมซีลกันกระแทกยาง
• ขนาดกระบอกสูบ (Bore): 40 มม. ระยะชัก (Stroke): 75 มม.
• ความคลาดเคลื่อนของระยะชัก: 0 ถึง +1.0 มม.
• วัสดุฝาปิดหน้าและหลัง: อลูมิเนียมอัลลอยด์น้ำหนักเบา
• การใช้งานร่วมกับอุปกรณ์ตรวจจับ: มีแม่เหล็กฝังในลูกสูบสำหรับติดตั้ง 3 สีเซนเซอร์

NO.	Item	Material
1	Rod nut	Carbon steel
2	Front cover packing	NBR
3	Bushing	Wear resistant material
4	Bumper	TPU
5	Piston seal	NBR
6	wear ring	Wear resistant material
7	Magnet	Rubber
8	Back cover	Aluminum alloy
9	Piston rod	Carbon steel with 20pm chrome plated
10	Barrel	SUS304
11	Front cover	Aluminum alloy

ข้อมูลทางเทคนิค

• ขนาดกระบอกสูบ (Bore Size): 40 มม. ให้พื้นที่หน้าตัดลูกสูบกว้าง รองรับโหลดน้ำหนักปานกลาง
• ระยะชัก (Stroke): 75 มม. เหมาะกับพื้นที่จำกัดที่ต้องการช่วงชักระยะกลาง
• แรงดันใช้งาน (Operating Pressure Range): 0.15 ถึง 1.0 MPa ทนทานต่อการทำงานรอบสูง
• ประเภทการกันกระแทก (Cushion Type): ยางกันกระแทกสำเร็จรูป ลดแรงสะเทือนขณะเปลี่ยนทิศทางลม
• รูปแบบการติดตั้ง (Mounting Type): รองรับการติดตั้งเซนเซอร์ตรวจจับตำแหน่งแม่เหล็กที่ร่องด้านข้าง

เอกสารข้อมูล

กระบอกลม AIRTAC MG40X75S Data Sheet
