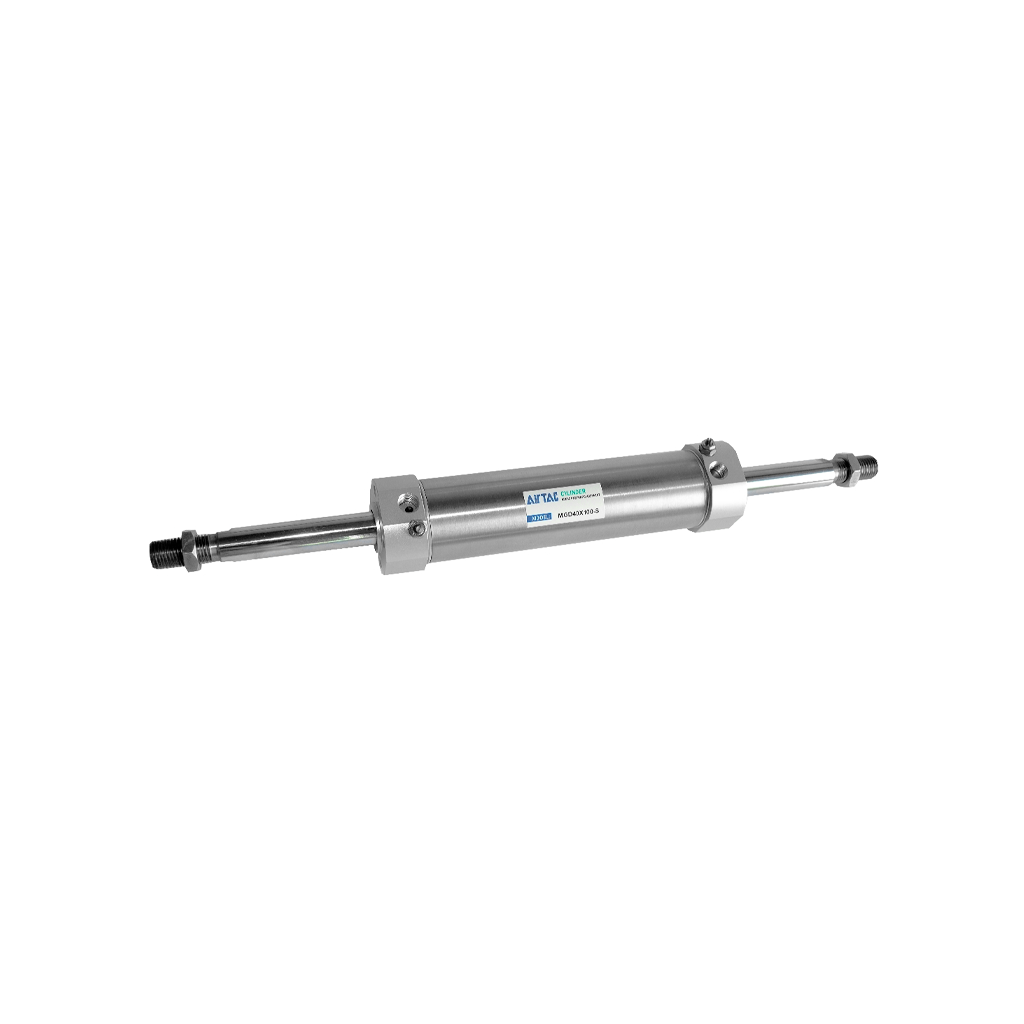

กระบอกลม AIRTAC MG25X100S

กระบอกลม AIRTAC MG25X100S เป็นตัวเลือกที่ยอดเยี่ยมสำหรับการควบคุมการเคลื่อนที่ในระบบอัตโนมัติที่ต้องการความแม่นยำสูงในพื้นที่จำกัด การผลิตด้วยเทคโนโลยีทันสมัยทำให้ผิวภายในกระบอกมีความเรียบเนียน ลดความฝืดของซีลลูกสูบ ช่วยให้การเคลื่อนที่เป็นไปอย่างราบรื่นและลดความร้อนสะสมที่เกิดจากการทำงานต่อเนื่องเป็นเวลานาน

คุณสมบัติ

• กระบอกสูบแกนคู่ขนาด 25 มิลลิเมตร ระยะชัก 100 มิลลิเมตร เหมาะสำหรับงานลำเลียงและจัดเรียงชิ้นงานขนาดเล็ก
• โครงสร้างแข็งแรง ทนต่อแรงบิดและแรงกระแทกในแนวขวางได้ดี
• ระบบกันกระแทกในตัวช่วยลดเสียงดังและการสึกหรอของกลไกภายใน
• ผิวภายในกระบอกสูบผ่านการ honing เรียบพิเศษ เพื่อให้ลูกสูบเคลื่อนที่ได้อย่างราบรื่น
• รองรับการติดตั้งเซนเซอร์วัดตำแหน่งบริเวณร่องด้านข้างตัวกระบอก

ข้อมูลจำเพาะ

• ประเภทการทำงาน: กระบอกสูบมินิระบบขับเคลื่อนสองทางมาตรฐาน
• ขนาดกระบอกสูบ (Bore): 25 มม. ระยะชัก (Stroke): 100 มม.
• แรงดันใช้งานต่ำสุด: เริ่มต้นทำงานที่ 0.15 MPa
• วัสดุตะวันตก: ซีลยาง NBR คุณภาพสูงป้องกันการรั่วซึมของลม
• ลักษณะการติดตั้ง: รองรับอุปกรณ์ยึดตรึงหลากหลายรูปแบบ

NO.	Item	Material
1	Rod nut	Carbon steel
2	Front cover packing	NBR
3	Bushing	Wear resistant material
4	Bumper	TPU
5	Piston seal	NBR
6	wear ring	Wear resistant material
7	Magnet	Rubber
8	Back cover	Aluminum alloy
9	Piston rod	Carbon steel with 20pm chrome plated
10	Barrel	SUS304
11	Front cover	Aluminum alloy

ข้อมูลทางเทคนิค

• ขนาดกระบอกสูบ (Bore Size): 25 มม. ก้านสูบคู่ขนานช่วยเพิ่มความเที่ยงตรงในการเคลื่อนที่
• ระยะชัก (Stroke): 100 มม. ตอบโจทย์งานย้ายวัตถุขนาดเล็กในสายพานลำเลียง
• แรงดันใช้งาน (Operating Pressure Range): 0.1 ถึง 0.9 MPa รองรับความถี่สูงในการทำงาน
• ประเภทการกันกระแทก (Cushion Type): ยางซับแรงกระแทกช่วยลดเสียงดังในพื้นที่ปฏิบัติงาน
• รูปแบบการติดตั้ง (Mounting Type): รองรับการติดตั้งอุปกรณ์ตรวจจับแม่เหล็ก (Sensor Switch)

เอกสารข้อมูล

กระบอกลม AIRTAC MG25X100S Data Sheet
