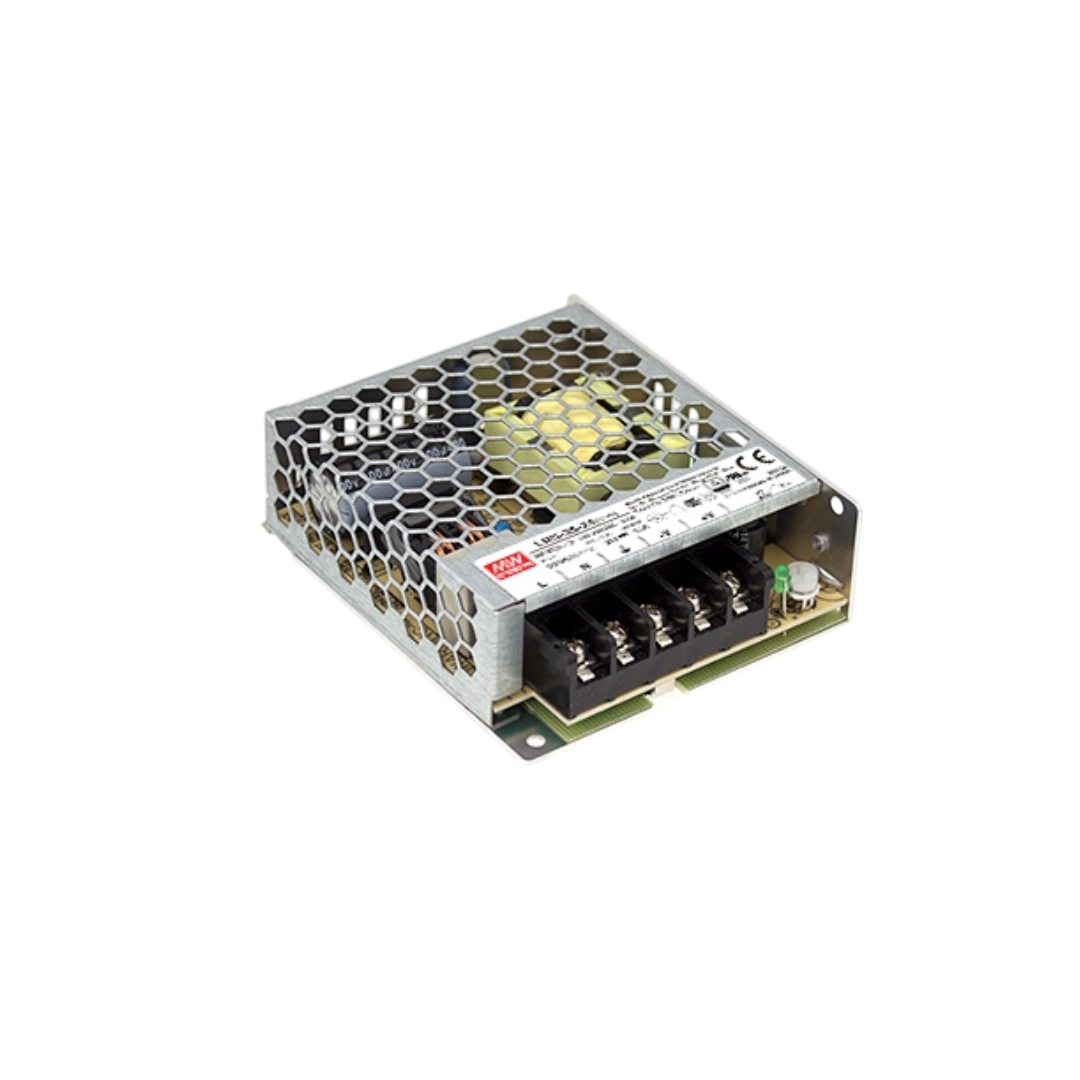

เพาว์เวอร์ซัพพลาย Mean Well 50W Single Output Switching Power Supply LRS-50-12

• อินพุต AC ยูนิเวอร์แซล / เต็มช่วง
• ทนต่อการนำเข้าคลื่น 300VAC เป็นเวลา 5 วินาที
• ไม่มีการใช้พลังงานโหลด: <0.3W
• ขนาดเล็กและโพรไฟล์ต่ำ 1U
• อุณหภูมิสูงถึง 70°C
• การป้องกัน: ไฟฟ้าลัดวงจร / โอเวอร์โหลด / โอเวอร์โวลต์
• ระบายความร้อนโดยการถ่ายเทอากาศฟรี
• การปฏิบัติตามมาตรฐาน: IEC/BSEN/EN 60335-1 (PD3) และ IEC/BSEN/EN61558-1,-2-16 สำหรับเครื่องใช้ในบ้าน
• ระดับความสูงในการทำงานสูงถึง 5000 เมตร (หมายเหตุข้อ 8)
• ทนทานการทดสอบการสั่นสะเทือน 5G
• ประสิทธิภาพสูง อายุการใช้งานยาวนาน และความน่าเชื่อถือสูง
• ตัวบ่งชี้ LED สำหรับการเปิดเครื่อง
• หมวดหมู่แรงดันไฟฟ้าเกิน: IIII
• การทดสอบการเผาไหม้แบบเต็มโหลด 100%

การประยุกต์ใช้งาน (Applications)

• เครื่องจักรอัตโนมัติอุตสาหกรรม
• ระบบควบคุมอุตสาหกรรม
• เครื่องกลและอุปกรณ์ไฟฟ้า
• อุปกรณ์อิเล็กทรอนิกส์
• เครื่องใช้ในครัวเรือน
• เครื่องมือ

ชุด LRS-50 เป็นชุดพลังงานแบบปิดแบบเอาต์พุตเดี่ยว 50 วัตต์ พร้อมการออกแบบโปรไฟล์ต่ำ 30 มม. การรับเลี้ยง. เต็มรูปแบบ 85~264อินพุต VAC ทั้งชุดให้สายไฟแรงดันไฟฟ้าเอาต์พุต 3.3V, 5V, 12V, 15V, 24V, 36V and 48V. นอกเหนือจากประสิทธิภาพสูงถึง 90% การออกแบบเคสตาข่ายโลหะช่วยเพิ่มการระบายความร้อน ของ LRS-50 ที่ทั้งชุดทำงานตั้งแต่-30 C ถึง 70'C ภายใต้การหมุนเวียนของอากาศโดยไม่มีพัดลม ส่งมอบการใช้พลังงานแบบไม่ต้องโหลดที่ต่ำมาก (น้อยกว่า O.2W) ทำให้ระบบปลายทางสามารถ ตอบสนองความต้องการพลังงานทั่วโลกได้อย่างง่ายดาย LRS-50 มีฟังก์ชันการป้องกันที่สมบูรณ์และแอนตี้ 5G- ความสามารถในการสั่นสะเทือน เป็นไปตามข้อบังคับด้านความปลอดภัยระหว่างประเทศ เช่น TUV BS EN/EN62368-1 BS EN/EN60335-1,BS EN/EN61558-1/-2-16, UL62368-1 and GB 4943.1. LRS-50 series serves as a โซลูชันแหล่งจ่ายไฟราคาต่อประสิทธิภาพสูงสำหรับแอปพลิเคชันอุตสาหกรรมต่างๆ

หมายเหตุ

• พารามิเตอร์ทั้งหมดที่ไม่ได้กล่าวถึงเป็นพิเศษจะวัดที่อินพุต 230VAC, โหลดที่กำหนดและอุณหภูมิแวดล้อม 25°C
• Ripple & Noise จะวัดที่แบนด์วิดท์ 20MHz โดยใช้สายคู่บิด 12" ที่สิ้นสุดด้วยตัวเก็บประจุแบบขนาน 0.1μF & 47μF
• ความอดทน: รวมถึงการตั้งค่าความอดทน, การควบคุมแรงดันไฟฟ้าตามสาย (Line Regulation) และการควบคุมแรงดันไฟฟ้าตามโหลด (Load Regulation)
• การควบคุมแรงดันไฟฟ้าตามสายจะวัดจากแรงดันไฟฟ้าขาเข้าต่ำถึงสูงที่โหลดที่กำหนด
• การควบคุมโหลดจะวัดจาก 0% ถึง 100% ของโหลดที่ได้รับการจัดอันดับ
• ระยะเวลาในการตั้งค่าจะวัดที่การเริ่มต้นครั้งแรกแบบเย็น การปิดแหล่งจ่ายไฟอย่างรวดเร็วมากอาจนำไปสู่การเพิ่มเวลาในการตั้งค่า
• สำหรับ 3.3V, 5V เมื่อโหลดแฟคเตอร์ 0~50% พลังงานสวิตช์ลดลงจากการทำงานแบบ Burst ซึ่งจะทำให้เกิด Ripple และ Noise เกินข้อกำหนด
• จำเป็นต้องมีอัตราลดอุณหภูมิโดยรอบ 5°C/1000m สำหรับการทำงานที่ระดับความสูงมากกว่า 2000 ม. (6500 ฟุต)
• แหล่งจ่ายไฟถือเป็นองค์ประกอบที่จะติดตั้งในอุปกรณ์ขั้นสุดท้าย การทดสอบ EMC ทั้งหมดดำเนินการโดยการติดตั้งเครื่องบนแผ่นโลหะขนาด 360 มม. * 360 มม. ที่มีความหนา 1 มม. อุปกรณ์ขั้นสุดท้ายต้องได้รับการยืนยันว่าตรงตามข้อกำหนดของ EMC สำหรับคำแนะนำเกี่ยวกับวิธีการทำการทดสอบ EMC เหล่านี้ โปรดดู "การทดสอบ EMI ของอุปกรณ์จ่ายไฟส่วนประกอบ" (มีใน https://www.meanwell.com/Upload/PDF/EMI_statement_en.pdf)
• บางรุ่นอาจไม่มีโลโก้ BIS โปรดติดต่อฝ่ายขาย Mean Well ของคุณสำหรับข้อมูลเพิ่มเติม
