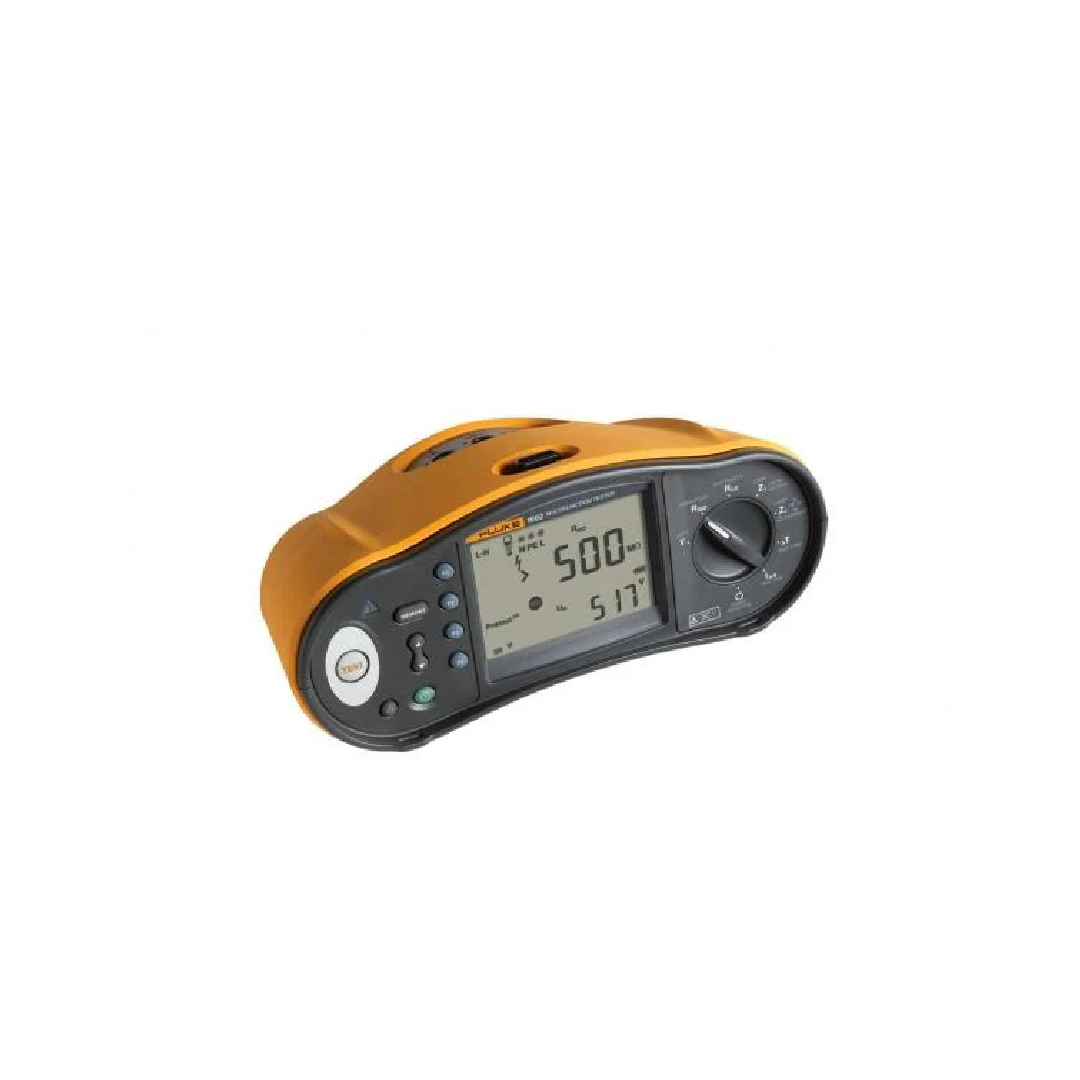

เครื่องทดสอบการติดตั้งมัลติฟังก์ชั่น Fluke 1663
เครื่องทดสอบการติดตั้งมัลติฟังก์ชั่น Fluke 1663
FLUKE
กรุณาตรวจสอบสต็อกก่อนชำระเงินไม่สามารถโหลดความพร้อมในการรับสินค้าด้วยตนเองได้
รายละเอียด เครื่องทดสอบการติดตั้งมัลติฟังก์ชั่น Fluke 1663
เครื่องมือทดสอบการติดตั้ง Fluke เครื่องมือทดสอบมัลติฟังก์ชันที่ให้ความยืดหยุ่นสูง ความปลอดภัยและประสิทธิภาพ คือข้อกำหนดที่สำคัญมากที่สุดสำหรับระบบไฟฟ้าใดๆ ฉนวนที่มีคุณภาพดี ระบบสายดินที่ทำงานอย่างถูกต้อง และการป้องกันแบบแอคทีฟช่วยให้มั่นใจได้ว่าผู้คน ระบบไฟฟ้า และอาคารจะมีความปลอดภัย และสามารถป้องกันการเกิดไฟฟ้าช็อต การเกิดไฟไหม้ และความเสียหายต่ออุปกรณ์อื่นๆ ได้ รายละเอียดสินค้าดังต่อไปนี้
คุณสมบัติ
คุณสมบัติ
- ทดสอบความต่อเนื่องที่อินพุต L-N, N-PE
- ทดสอบ RCD ที่ไวต่อ DC แบบราบเรียบ (Type B)
- ทดสอบความต้านทานสายดิน แรงดันไฟฟ้า และความถี่
- มีแรงดันไฟฟ้าทดสอบฉนวนหลายค่า: 50 V, 100 V, 250 V, 500 V, 1000 V
- การทดสอบ 6 mA RDC-DD สำหรับสถานีชาร์จรถไฟฟ้า
ภาพรวมผลิตภัณฑ์
ภาพรวมผลิตภัณฑ์
ภาพรวมผลิตภัณฑ์: เครื่องทดสอบการติดตั้งมัลติฟังก์ชั่น Fluke 1663
เครื่องทดสอบการติดตั้งมัลติฟังก์ชั่น Fluke 1663 เป็นตัวเลือกที่เหมาะสำหรับผู้เชี่ยวชาญที่ทำงานหนัก
เครื่องทดสอบการติดตั้ง 1663 จะให้ฟังก์ชั่นเต็มรูปแบบและความสามารถในการวัดขั้นสูงที่ช่างติดตั้งมืออาชีพต้องการ เครื่องนี้กะทัดรัดและน้ำหนักเบา (น้อยกว่า 1.3 กก.) และมาพร้อมสายคล้องพกพาและสายคล้องข้อมือบุนุ่มเพื่อเพื่อให้พกพาได้อย่างสะดวกสบาย การทำงานนั้นง่ายดายและพนักงานทุกระดับสามารถใช้งานจนชำนาญได้ คุณจึงสามารถนำไปใช้งานได้ทันทีเพื่อให้ทดสอบตามข้อบังคับท้องถิ่นทั้งหมดได้อย่างรวดเร็วและมีประสิทธิภาพ คุณสมบัติเพิ่มเติม เช่น เปิด/ปิดการเริ่มอัตโนมัติที่ปรับได้สำหรับ RCD และการทดสอบลูป รวมไปถึงการทดสอบด้วยตนเอง ช่วยประหยัดเวลาและให้คุณมั่นใจยิ่งขึ้นในผลลัพธ์ที่ได้
ทดสอบสถานีชาร์จรถไฟฟ้า RCD Type A-EV หรืออุปกรณ์ป้องกัน RDC-DD DC
ทำการทดสอบที่อุปกรณ์ป้องกัน DC ของสถานีชาร์จรถไฟฟ้าโดยใช้โหมด VAR ของ RCD Type B (กระแส DC แบบราบเรียบ) ซึ่งจะสร้างกระแสไฟฟ้าทดสอบสำหรับ RCD Type A-EV หรือ RDC-DD สอดคล้องกับ IEC 62955 (6/60/200 mA และ Ramp <2 ถึง 6 mA Ramp) ซึ่งจะช่วยให้การทดสอบการติดตาม 6 mA DC เพิ่มเติมได้อย่างง่ายดายและรวดเร็วที่จุดชาร์จและสามารถใช้ร่วมกับ Fluke FEV100 หรือ FEV300 ได้
ซอฟต์แวร์ที่เข้ากันได้:
Fluke 1663 เข้ากันได้กับซอฟต์แวร์ TruTest™ ซึ่งเป็นซอฟต์แวร์ของ Fluke ที่ผ่านการออกแบบมาเพื่อขจัดความยุ่งยากของระบบจัดการและรายงานข้อมูลไฟฟ้าแบบดั้งเดิม ไม่ว่าคุณกำลังจะทดสอบการติดตั้งสายไฟอยู่กับที่ หรืออุปกรณ์ในสำนักงาน ตรวจสอบยืนยันการซ่อมแซมในเวิร์กช็อป หรือดำเนินการตรวจสอบประจำปี การจัดการข้อมูลที่เหมาะสมนั้นสำคัญยิ่งสำหรับการสร้างรายงานที่เข้าใจง่ายให้กับลูกค้า ซอฟต์แวร์ TruTest™ จะช่วยให้คุณนำเข้าผลการวัดได้อย่างรวดเร็วและง่ายดายโดยตรงจากเครื่องทดสอบของคุณ จัดการไฟล์ที่ถ่ายโอนจากเครื่องมือ หรือป้อนข้อมูลด้วยตัวเองตามความจำเป็น
ความสามารถอื่นที่มีประโยชน์:
- ตรวจสอบขั้วสายไฟเพื่อตรวจหาสาย N ที่ชำรุด
- ตรวจสอบความต้านทานฉนวนและลูปและความต้านทานสายไฟ
- รวมถึงหน่วยความจำ Z-max สำหรับการทดสอบลูปเพื่อรองรับการประเมินที่ง่ายดายสำหรับค่าการทดสอบแบบลูปสูงสุด
- ให้ Zero Adapter ที่ไม่เหมือนใครสำหรับสายวัดทดสอบที่รวดเร็ว เชื่อถือได้ และแม่นยำและการชดเชยสายเมน
- วัดการหมุนของมอเตอร์ด้วยการทดสอบความต่อเนื่อง
- คำนวณกระแสไฟรั่วลงดินที่คาดว่าจะเกิด (PEFC/IK) และกระแสไฟฟ้าเมื่อมีการลัดวงจรที่คาดว่าจะเกิด (PSC/IK)
- วัดเวลาการสวิทช์ RCD และระดับการปลดวงจร (การทดสอบ Ramp)
- วัดเวลาลัดวงจรและกระแสไฟฟ้าสำหรับ RCD Type A & AC ในการทดสอบเดียว
- วัดกระแสไฟฟ้าตัวแปร RCD
- มีลำดับในการทดสอบ RCD อัตโนมัติ
- พร้อมตัวระบุลำดับของเฟส
- ผ่านการรองรับความปลอดภัย CAT III 500V, CAT IV 300V
ข้อมูลจำเพาะ
ข้อมูลจำเพาะ
ข้อมูลจำเพาะ: เครื่องทดสอบการติดตั้งมัลติฟังก์ชั่น Fluke 1663 และ 1664 FC
| การวัดแรงดัน AC | ||
| ช่วง | 500 V | |
| ความละเอียด | 0.1 V | |
| ความแม่นยำ 45 Hz – 66 Hz | 0.8 % + 3 | |
| อิมพีแดนซ์อินพุต | 360 kΩ | |
| การป้องกันการโหลดเกินกำลัง | 660 V rms | |
| การทดสอบความต่อเนื่อง (RLO) | ||
| ช่วง (อัตโนมัติ) | 20 Ω / 200 Ω / 2000 Ω | |
| ความละเอียด | 0.01 Ω / 0.1 Ω / 1 Ω | |
| แรงดันไฟฟ้าเมื่อวงจรเปิด | >4 V | |
| การวัดความต้านทานของฉนวน (RISO) | ||
| แรงดันไฟฟ้าทดสอบ | 50-100-250-500-1000 V | |
| ความแม่นยำของแรงดันทดสอบ (ที่พิกัดกระแสไฟทดสอบ) | +10 %, -0 % | |
| ค่าแรงดันไฟฟ้าทดสอบ | 50 V 100 V 250 V 500 V 1000 V |
|
| ช่วงความต้านทานฉนวน | 20 MΩ / 50 MΩ 20 MΩ / 100 MΩ 20 MΩ / 200 MΩ 20 MΩ / 200 MΩ / 500 MΩ 20 MΩ / 200 MΩ / 1000 MΩ |
|
| ความละเอียด | 0.01 MΩ / 0.1 MΩ 0.01 MΩ / 0.1 MΩ 0.01 MΩ / 0.1 MΩ 0.01 MΩ / 0.1 MΩ / 1 MΩ 0.01 MΩ / 0.1 MΩ / 1 MΩ |
|
| กระแสไฟฟ้าทดสอบ | 1 mA @ 50 kΩ 1 mA @ 100 kΩ 1 mA @ 250 kΩ 1 mA @ 500 kΩ 1 mA @ 1 MΩ |
|
| อิมพีแดนซ์ลูปและไลน์ (ZI) | ||
| ช่วง | 10 Ω (โหมด mΩ กระแสไฟฟ้าสูง)/20 Ω/200 Ω/2000 Ω | |
| ความละเอียด | 0.001 Ω/ 0.01 Ω/ 0.1 Ω/1 Ω | |
| กระแสไฟรั่วลงดินที่คาดว่าจะเกิด (PEFC), การทดสอบ PSC | ||
| ช่วง | 1000 A / 10 kA (50 kA) | |
| ความละเอียด | 1 A / 0.1 kA | |
| การคำนวณ | กระแสไฟรั่วลงดินที่คาดว่าจะเกิด (PEFC) หรือกระแสไฟลัดวงจรที่คาดว่าจะเกิด (PSC) คำนวณโดยการหารแรงดันไฟหลักที่วัดได้ด้วยความต้านทานลูปที่วัดได้ (L-PE) หรือความต้านทานสายไฟ (L-N) ตามลำดับ | |
| การทดสอบ RCD, การทดสอบประเภท RCD | ||
| ประเภท RCD | AC¹ G²,S³ |
|
| รุ่น 1663 | A4, AC¹, G²,S³ | |
| รุ่น 1664 FC | A, AC, B5, S | |
| หมายเหตุ | ¹ตอบสนองต่อ AC ²ทั่วไป ไม่หน่วง ³การหน่วงเวลา ⁴ตอบสนองต่อสัญญาณพัลส์ ⁵ตอบสนองต่อสัญญาณ DC แบบราบเรียบ |
|
| การทดสอบความเร็วในการตัดวงจร (ΔT) | ||
| สภาวะกระแสไฟ¹ | 10-30-100-300-500-1000 mA – VAR 10-30-100 mA |
|
| ตัวคูณ | x ½, x 1 x 5 โหมด VAR ประเภท B - 6, 60, 200 mA |
|
| ช่วงการวัด | RCD Type G | 310 ms 50 ms |
| RCD Type S | 510 ms 160 ms |
|
| EV / RDC-DD | 6 mA - 10s 60 mA - 0.3s 200 mA - 0.1s |
|
| หมายเหตุ | ¹1000 mA Type AC เท่านั้น สูงสุด 700 mA Type A ในโหมด VAR โหมด VAR ที่ RCD type B (กระแส DC แบบราบเรียบ) จะสร้างกระแสไฟฟ้าทดสอบ สอดคล้องกับ IEC 62955 สำหรับ RCD type A-EV หรือ RDC-DD (6/60/200 mA และ Ramp <2 ถึง 6 mA) |
|
| RCD/FI-การวัดการตัดวงจรกระแสไฟ/Ramp Test (IΔN) | ||
| ช่วงกระแสไฟฟ้า | 30% ถึง 110% ของพิกัดกระแส RCD¹ <2 mA ถึง 6 mA DC แบบราบเรียบ³ |
|
| ขนาด Step | 10% ของ IΔN² เชิงเส้นที่เพิ่มขึ้นภายใน 30 วิ |
|
| เวลาพัก | RCD Type G | 300 ms/Step |
| RCD Type S | 500 ms/Step | |
| ความแม่นยำในการวัด | ±5% | |
| ช่วงกระแสไฟฟ้าไหลผ่านที่ระบุ (EN 61008-1) | 50% ถึง 100% สำหรับ Type AC 35% ถึง 140% สำหรับ Type A (>10 mA) 35% ถึง 200% สำหรับ Type A (≤10 mA) 50% ถึง 200% สำหรับ Type B |
|
| หมายเหตุ | ¹30% ถึง 150% สำหรับ Type A IΔN > 10 mA 30% ถึง 210% สำหรับ Type A IΔN = 10 mA 20% ถึง 210% สำหรับ Type B ²5% สำหรับ Type B ³สำหรับ RCD type A-EV/RDC-DD สอดคล้องกับ IEC 62955 |
|
| การทดสอบความต้านทานสายดิน (RE) | ||
| ช่วง | 200 Ω / 2000 Ω | |
| ความละเอียด | 0.1 Ω / 1Ω | |
| ความถี่ | 128 Hz | |
| แรงดันไฟฟ้าเอาท์พุท | 25 V | |
| การระบุลำดับของเฟส | ||
| ไอคอน |  ตัวบ่งชี้ลำดับเฟสที่แสดง |
|
| ข้อมูลจำเพาะทั่วไป | ||
| ขนาด (ยาว x กว้าง x สูง) | 10 x 25 x 12.5 ซม. | |
| น้ำหนัก (รวมแบตเตอรี่) | 1.3 กก. | |
| ขนาดแบตเตอรี่, ปริมาณ | Type AA, 6 ea | |
| การปิดผนึก | IP-40 | |
| ความปลอดภัย | สอดคล้องกับ EN/IEC 61010-1 และ EN/IEC 61010-2-034 | |
| แรงดันไฟเกิน | CAT III / 500V; CAT IV 300V | |
| ประสิทธิภาพ | EN61557-1 ถึง EN61557-7 และ EN61557-10 | |
