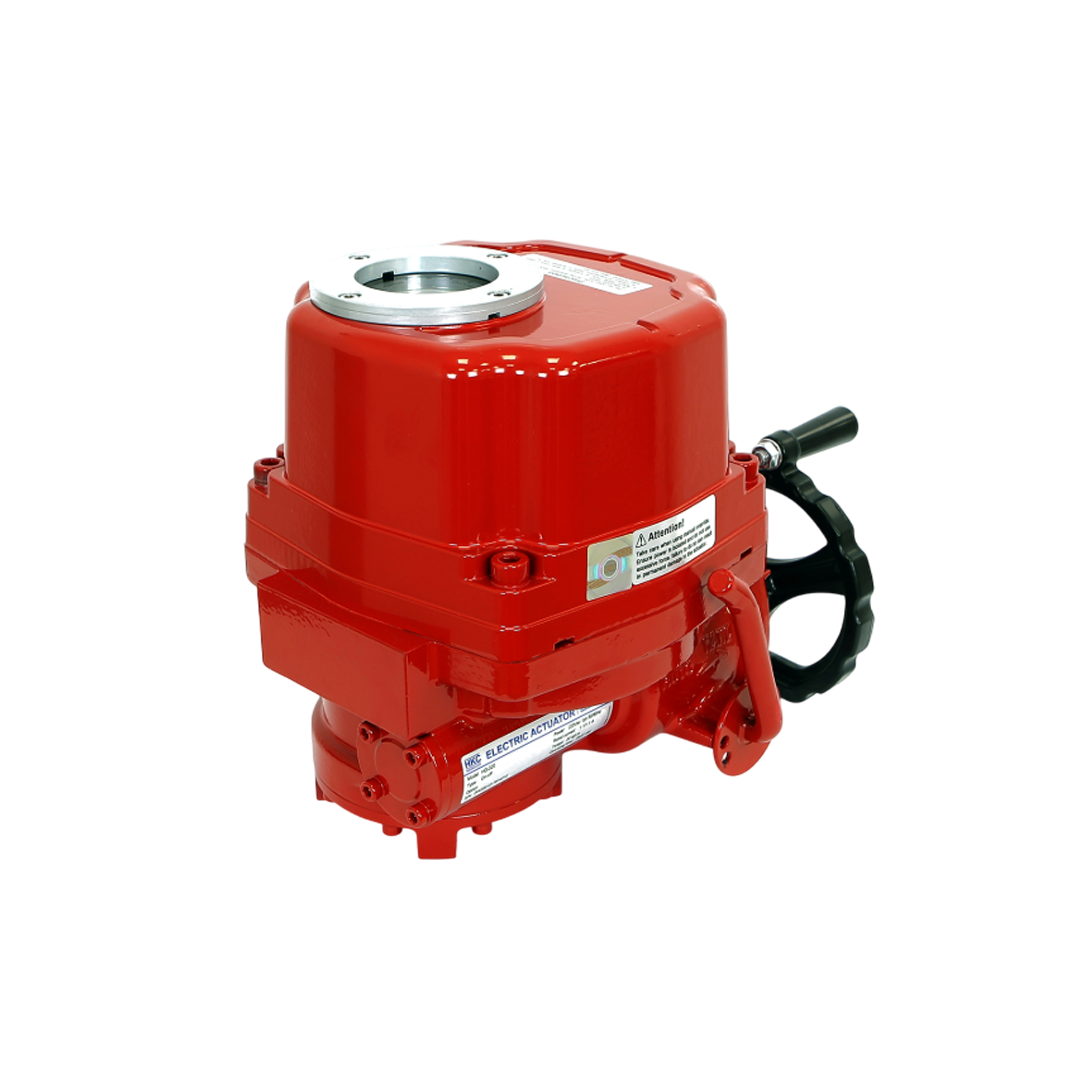

หัวขับไฟฟ้า HKC Electric Actuator HQ-800 Part-turn HQ Series

Name: หัวขับไฟฟ้า HKC Electric Actuator HQ-800 Part-turn HQ Series
Brand: HKC
Price: 58073.70 THB
Availability: InStock

รูปสินค้าอาจไม่ตรงกับของจริง รบกวนสอบถามแอดมินเพื่อขอดูรูปเพิ่มเติม

HKC

กรุณาตรวจสอบสต็อกก่อนชำระเงิน

58,073.70 ฿

ลดราคา ขายหมดแล้ว

ปริมาณ

รายละเอียด หัวขับไฟฟ้า HKC Electric Actuator HQ-800 Part-turn HQ Series

ในโลกของระบบควบคุมวาล์วและระบบไหลเวียนในอุตสาหกรรมสมัยใหม่ Electric Actuator หรือ "แอคชูเอเตอร์ไฟฟ้า" กลายเป็นองค์ประกอบที่ขาดไม่ได้ โดยเฉพาะอย่างยิ่งในงานที่ต้องการความแม่นยำ ความปลอดภัย และความสะดวกในการควบคุมจากระยะไกล หนึ่งในผู้ผลิตที่มีชื่อเสียงและได้รับความไว้วางใจจากผู้ใช้งานทั่วโลกคือ HKC ซึ่งเป็นผู้เชี่ยวชาญในการพัฒนา Electric Actuator สำหรับงานควบคุมวาล์วประเภทต่าง ๆ อย่างมีประสิทธิภาพ

เปรียบเทียบราคา Electric Actuator ( HKC ) ตัวอื่นๆ

คุณสมบัติ

HQ Series – ซีรีส์ HQ

• ซีรีส์ HQ เป็นแอคชูเอเตอร์ไฟฟ้าแบบหมุนบางส่วน (Electric Part-turn Actuator) ที่ออกแบบมาสำหรับวาล์วประเภทหมุน เช่น วาล์วลูกบอล (Ball Valve), วาล์วผีเสื้อ (Butterfly Valve), และวาล์วปลั๊ก (Plug Valve)
• ได้รับการจัดอันดับให้เป็นสินค้าระดับโลกของเกาหลี (World Class Korea Product) ตั้งแต่ปี 2013 และมีส่วนแบ่งตลาดโลกในระดับสูง
• มีตัวเลือกให้เลือกใช้งานหลากหลาย
• น้ำหนักเบา แข็งแรงทนทาน และมีการป้องกันการกัดกร่อนในระดับสูง
• มีตัวเลือกสำหรับการควบคุมแบบปรับระดับความละเอียดสูง (Precise Modulating Control) อัตราส่วน 250:1
• แรงบิดสูงสุดในการทำงานได้ถึง 3,000 นิวตันเมตร ด้วยไฟฟ้า 24V DC
• มีตัวเลือกสำหรับโครงสร้างป้องกันการระเบิด (Flameproof) ตามมาตรฐาน Ex db IIB T4 และป้องกันการติดไฟจากฝุ่น (Dust Ignition Proof) ตามมาตรฐาน Ex tb IIIC T135°C
• มีตัวเลือกมาตรฐาน IP68 (กันน้ำลึกสูงสุด 10 เมตร เป็นเวลา 72 ชั่วโมง)
• รองรับระบบการสื่อสาร PROFIBUS, MODBUS และ CANOpen (เป็นตัวเลือก)

วิธีติดตั้ง (Installation)

1. ตรวจสอบอุปกรณ์ก่อนติดตั้ง
ตรวจสอบความเรียบร้อยของ Actuator, รุ่น, แรงดันไฟ, ทอร์ก
ตรวจสอบความเข้ากันได้กับวาล์วที่จะใช้งาน
2. ติดตั้งบนวาล์ว
ใช้หน้าแปลนมาตรฐาน ISO 5211 และเพลาแบบ Double square หรือ Keyed shaft
ต้องแน่ใจว่าแนวเพลา Actuator ตรงกับเพลาวาล์ว
ยึดให้แน่นด้วยสลักเกลียวทุกจุด (ตามแรงบิดที่กำหนด)
3. การเดินสายไฟ
ต่อสายไฟตามผังวงจรจากคู่มือ (ควรใช้สายกันน้ำ IP67 หรือ IP68 หากใช้ภายนอกอาคาร)
ต่อสาย Earth ให้ถูกต้อง
ถ้ามี Heater หรือ Signal Feedback (4-20mA, Limit Switch) ให้ต่อเพิ่มตามคำแนะนำ

การใช้งาน (Operation)

1. โหมดการควบคุม
รองรับการควบคุมแบบ ON/OFF และแบบ Modulating (ขึ้นอยู่กับรุ่น)
การควบคุมสามารถใช้สัญญาณ Digital (เช่น Dry Contact) หรือ Analog (เช่น 4-20mA)
2. การตั้งค่าลิมิตสวิตช์ (Limit Switch)
ปรับได้โดยเปิดฝาครอบด้านบน
ใช้ประแจหมุน Cam จนแนวกับสวิตช์เมื่อตำแหน่งวาล์วเปิด/ปิดพอดี
3. การใช้งานด้วยมือ (Manual Override)
หมุนที่ด้ามโยกหรือใช้ประแจมือ เมื่อไม่มีไฟฟ้า
ต้องดึงคลัตช์หรือปลดล็อกระบบก่อนหมุนด้วยมือ (ขึ้นอยู่กับรุ่น)
4. บำรุงรักษา
ตรวจสอบภายในทุก 6 เดือน เช่น ซีล, มอเตอร์, สภาพสายไฟ
หากใช้งานในพื้นที่เสี่ยงน้ำหรือเคมี ควรตรวจสอบบ่อยขึ้น

ข้อมูลเฉพาะ

วัสดุและการออกแบบ

รายการ	รายละเอียด
วัสดุโครงสร้าง	โลหะผสมอลูมิเนียมและเหล็กหล่อโนดูลาร์
โครงสร้างภายนอก	• มาตรฐาน: กันสภาพอากาศ IP67, NEMA 4, 4X, 6 • กันน้ำ: IP68 (ทนน้ำลึก 10 เมตร นาน 72 ชั่วโมง) • ทนการระเบิด: Ex db IIB T4 • กันฝุ่นระเบิด: Ex tb IIIC T135°C

ใบรับรองและมาตรฐาน

ใบรับรอง	รายละเอียด
มาตรฐานความปลอดภัย	• IECEx (Ex db IIB T4 Gb, Ex tb IIIC T135°C Db) • ATEX (II 2G Ex db IIB T4 Gb, II 2D Ex tb IIIC T135°C Db) • KCs (Ex d IIB T4, Ex tD A21 IP6X, T135°C) • EAC (1 Ex db IIB T4 Gb X, Ex tb IIIC T135°C Db) • CSA (Class I, Division 1, Groups C,D T4; Ex d IIB T4 Gb) • CCC (Ex d IIB T4 Gb, Ex tD A21 IP6X T135°C)
มาตรฐานอุตสาหกรรม	• SIL 2 • RMRS type approval • ABS type approval • Türk Loydu type approval • RINA type approval • USCG test approval

ข้อมูลทางเทคนิค

ข้อมูลทางเทคนิค

พารามิเตอร์	รายละเอียด
แรงบิด (Torque)	80~9,000 Nm
กำลังไฟฟ้า	• 110/220 V AC 1เฟส, 50/60 Hz, ±10% • 220/380/440/480 V AC 3เฟส, 50/60 Hz, ±10% • 12 V DC (HQ-008, 010) • 24 V DC (HQ-008 ถึง HQ-300) • 24 V AC/DC (HQ-008 ถึง HQ-300)
รอบการทำงาน	• S2 (เปิด-ปิด): 30 นาที • S4 (ปรับระดับ): 70% 800-1200 ครั้ง/ชั่วโมง (อุณหภูมิห้อง, โหลดเฉลี่ย 50% ของแรงบิดสูงสุด)
มุมการทำงาน	• มาตรฐาน: 0~90° • ขยาย: 0~120°, 135°, 180°, 270° ฯลฯ
อุณหภูมิแวดล้อม	• มาตรฐาน: -20 ถึง +70 °C • ทนการระเบิด/กันฝุ่นระเบิด: -20 ถึง +60 °C • อุณหภูมิต่ำพิเศษ: -60 ถึง +60 °C (EAC)
