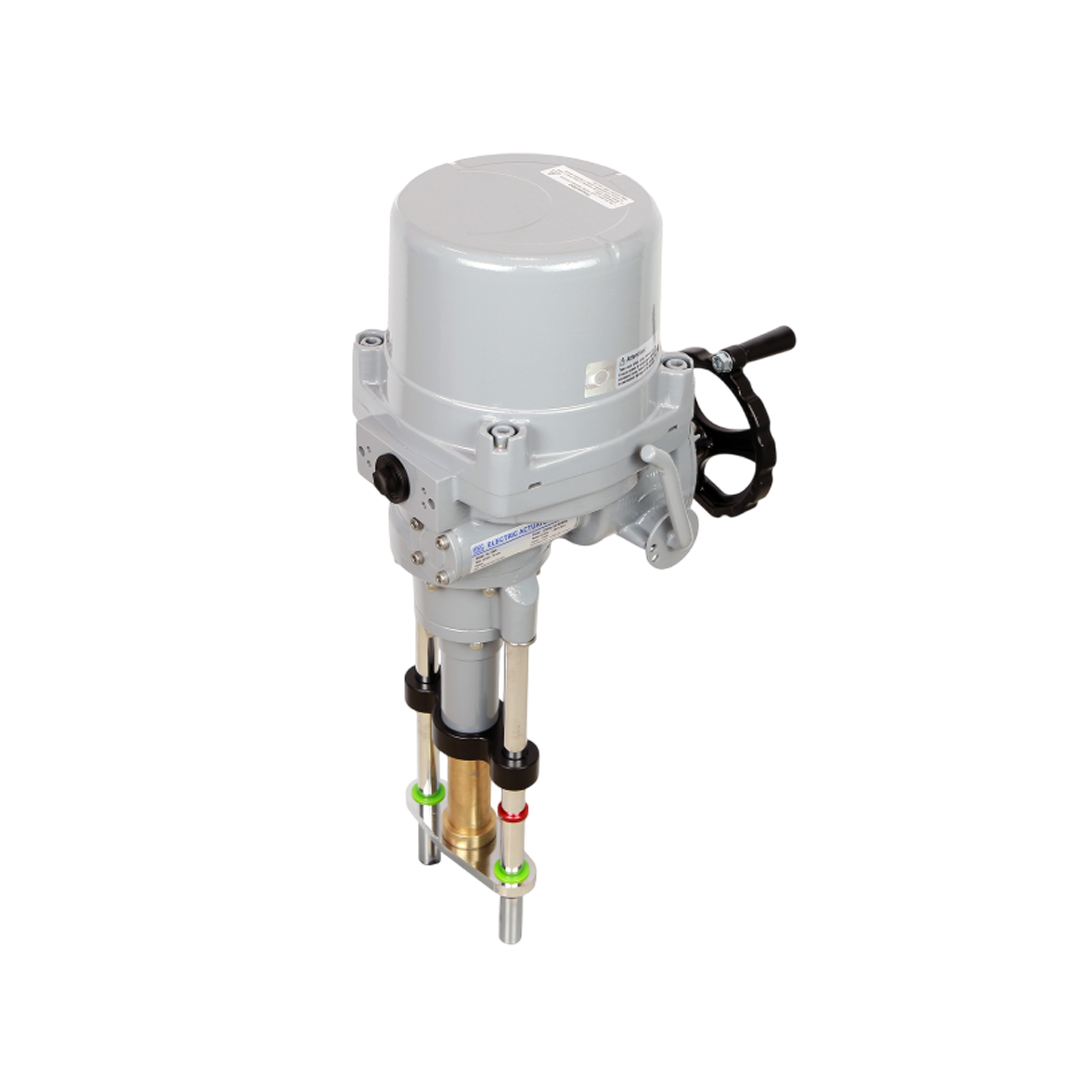

หัวขับไฟฟ้า HKC Electric Actuator HL-05KN Standard Linear HL Series

Name: หัวขับไฟฟ้า HKC Electric Actuator HL-05KN Standard Linear HL Series
Brand: HKC
Price: 15748.80 THB
Availability: InStock

รูปสินค้าอาจไม่ตรงกับของจริง รบกวนสอบถามแอดมินเพื่อขอดูรูปเพิ่มเติม

HKC

กรุณาตรวจสอบสต็อกก่อนชำระเงิน

15,748.80 ฿

ลดราคา ขายหมดแล้ว

ปริมาณ

รายละเอียด หัวขับไฟฟ้า HKC Electric Actuator HL-05KN Standard Linear HL Series

ในโลกของระบบควบคุมวาล์วและระบบไหลเวียนในอุตสาหกรรมสมัยใหม่ Electric Actuator หรือ "แอคชูเอเตอร์ไฟฟ้า" กลายเป็นองค์ประกอบที่ขาดไม่ได้ โดยเฉพาะอย่างยิ่งในงานที่ต้องการความแม่นยำ ความปลอดภัย และความสะดวกในการควบคุมจากระยะไกล หนึ่งในผู้ผลิตที่มีชื่อเสียงและได้รับความไว้วางใจจากผู้ใช้งานทั่วโลกคือ HKC ซึ่งเป็นผู้เชี่ยวชาญในการพัฒนา Electric Actuator สำหรับงานควบคุมวาล์วประเภทต่าง ๆ อย่างมีประสิทธิภาพ

เปรียบเทียบราคา Electric Actuator ( HKC ) ตัวอื่นๆ

คุณสมบัติ

HL Series – ซีรีส์ HL

• ซีรีส์ HL เป็นแอคชูเอเตอร์แบบเชิงเส้นที่ใช้ไฟฟ้า (Electric Linear Actuator) ออกแบบมาสำหรับวาล์วแบบเชิงเส้น เช่น วาล์วลูกสูบ (Globe Valve)
• มีตัวเลือกสำหรับการควบคุมแบบปรับระดับความละเอียดสูง (Precise Modulating Control) โดยมีอัตราส่วน 300:1 ที่ระยะสโตรกสูงสุด
• มีตัวเลือกสำหรับโครงสร้างป้องกันการระเบิด (Flameproof) ตามมาตรฐาน Ex db IIB T4 และป้องกันการติดไฟจากฝุ่น (Dust Ignition Proof) ตามมาตรฐาน Ex tb IIIC T135°C
• รองรับระบบการสื่อสาร PROFIBUS และ MODBUS (เป็นตัวเลือก)

วิธีติดตั้ง (Installation)

ตรวจสอบอุปกรณ์
ตรวจสอบว่าอุปกรณ์และอุปกรณ์เสริมครบถ้วน เช่น ตัว Actuator, Mounting Bracket, สายไฟ, คู่มือ ฯลฯ
เตรียมพื้นที่ติดตั้ง
พื้นที่ต้องแข็งแรง รองรับน้ำหนัก และไม่มีการสั่นสะเทือนมาก
ต้องไม่มีฝุ่นหรือความชื้นเกินค่าที่กำหนดในคู่มือ
ติดตั้งกับวาล์วหรืออุปกรณ์ปลายทาง
ยึด Actuator เข้ากับวาล์วหรืออุปกรณ์โดยใช้ Bracket ที่กำหนด
ตรวจสอบแนวแกนให้ตรงกัน (Alignment) เพื่อป้องกันการสึกหรอ
เดินสายไฟ
ต่อสายตามแผนผังในคู่มือ (ควรใช้สายไฟที่เหมาะสมกับโหลดและแรงดัน)
ตรวจสอบ Grounding เพื่อความปลอดภัย
บางรุ่นอาจมี Terminal block สำหรับต่อสายภายใน
ทดสอบการทำงานเบื้องต้น
เปิด-ปิด actuator ด้วยสวิตช์หรือ controller เพื่อตรวจสอบการทำงาน

วิธีใช้งาน (Operation)

ควบคุมการทำงาน
สามารถควบคุมผ่านสัญญาณไฟฟ้า เช่น 4-20 mA, 0-10 V หรือ ON-OFF
บางรุ่นสามารถเชื่อมต่อกับระบบอัตโนมัติ เช่น PLC หรือ DCS
ปรับตั้งค่า
ตั้งค่า Stroke, Torque, หรือ Speed ตามที่ระบุในงาน (ตามรุ่น)
หากเป็นรุ่นมี Display หรือ Manual Switch ให้ตั้งค่าผ่านปุ่มหรือรีโมท
ดูแลรักษา
ตรวจสอบความแน่นของน็อต, ความสะอาดของตัวเครื่อง และจุดเชื่อมต่อทุก 3-6 เดือน
หลีกเลี่ยงการใช้งานเกินพิกัดที่กำหนด

ข้อมูลเฉพาะ

วัสดุและการออกแบบ

รายการ	รายละเอียด
วัสดุโครงสร้าง	โลหะผสมอลูมิเนียม
โครงสร้างภายนอก	• มาตรฐาน: กันสภาพอากาศ IP67 • ทนการระเบิด: Ex db IIB T4 • กันฝุ่นระเบิด: Ex tb IIIC T135°C

ใบรับรองและมาตรฐาน

ใบรับรอง	รายละเอียด
มาตรฐานความปลอดภัย	• IECEx (Ex db IIB T4 Gb, Ex tb IIIC T135°C Db) • ATEX (II 2G Ex db IIB T4 Gb, II 2D Ex tb IIIC T135°C Db) • KCs (Ex d IIB T4 IP67) • EAC (1 Ex db IIB T4 Gb X) • CCC (Ex d IIB T4 Gb, Ex tD A21 IP6X T135°C)

ข้อมูลทางเทคนิค

ข้อมูลทางเทคนิค

พารามิเตอร์	รายละเอียด
แรงส่งออก (Output force)	5,000 ถึง 25,000 N
กำลังไฟฟ้า	• 110/220 V AC 1เฟส, 50/60 Hz, ±10% • 220/380/440/480 V AC 3เฟส, 50/60 Hz, ±10% • 24 V DC • 24 V AC/DC
รอบการทำงาน	• S2 (เปิด-ปิด): 30 นาที (อุณหภูมิห้อง, โหลดเฉลี่ย 50% ของแรงบิดสูงสุด) • S4 (ปรับระดับ): 40~70% 800~1200 ครั้ง/ชั่วโมง
อุณหภูมิแวดล้อม	• มาตรฐาน: -20 ถึง +70 °C • ทนการระเบิด/กันฝุ่นระเบิด: -20 ถึง +60 °C • อุณหภูมิต่ำพิเศษ: -60 ถึง +60 °C

ระบบเชื่อมต่อและอุปกรณ์เสริม

รายการ	รายละเอียด
ทางเข้าสายไฟ	• มาตรฐาน: 2 x PF3/4" • ทนการระเบิด/กันฝุ่นระเบิด: 2 x NPT3/4" หรือ 2 x M25
ลิมิตสวิตช์	• HL-05KN, HL-07KN: 2 x SPDT (16 A 250 V AC) • HL-10KN ถึง HL-25KN: 4 x SPDT (16 A 250 V AC)
ฟอร์ซสวิตช์	2 x SPDT (16 A 250 V AC)
ฮีตเตอร์	• HL-05KN, 07KN: 5 W • HL-10KN ถึง 25KN: 10 W
