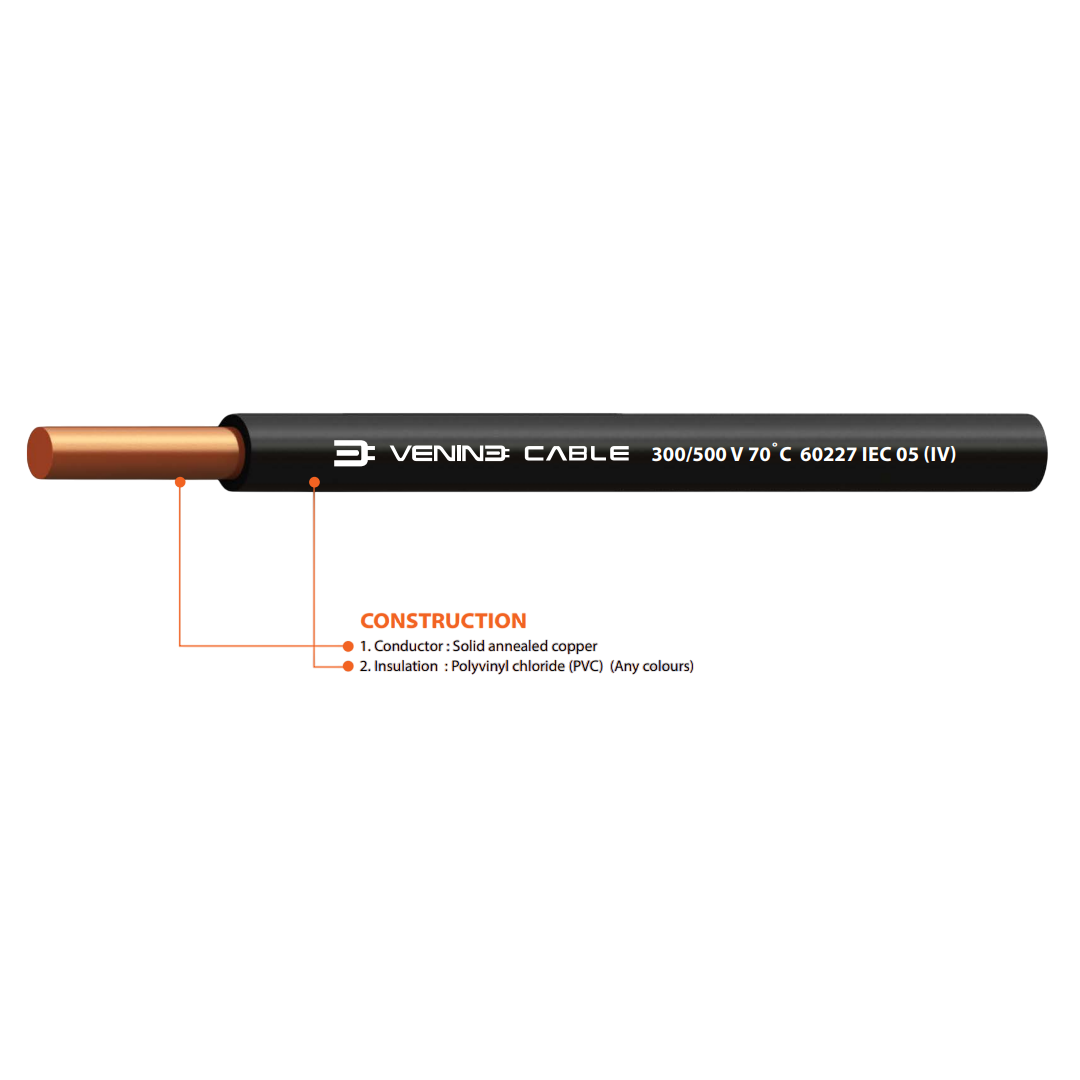

สายไฟ VENINE รุ่น IV 300/500 V 70˚C 60227 IEC 05 พื้นที่หน้าตัด 0.75 ประเภทของตัวนำ 1
สายไฟ VENINE รุ่น IV 300/500 V 70˚C 60227 IEC 05 พื้นที่หน้าตัด 0.75 ประเภทของตัวนำ 1
VENINE
กรุณาตรวจสอบสต็อกก่อนชำระเงินไม่สามารถโหลดความพร้อมในการรับสินค้าด้วยตนเองได้
รายละเอียด สายไฟ VENINE รุ่น IV 300/500 V 70˚C 60227 IEC 05 พื้นที่หน้าตัด 0.75 ประเภทของตัวนำ 1
VENINE คือหนึ่งในแบรนด์สายไฟฟ้าชั้นนำของประเทศไทยที่ได้รับความไว้วางใจจากทั้งผู้ใช้ทั่วไป ผู้รับเหมา และอุตสาหกรรมต่างๆ มาอย่างยาวนาน ด้วยความมุ่งมั่นในการพัฒนาเทคโนโลยีการผลิตและควบคุมคุณภาพในทุกขั้นตอน สายไฟ VENINE จึงเป็นตัวเลือกที่ตอบโจทย์ทั้งในด้านความปลอดภัย ความทนทาน และความคุ้มค่า สายไฟของ VENINE ถูกผลิตขึ้นภายใต้มาตรฐานสากล เช่น มอก. (มาตรฐานอุตสาหกรรมไทย), IEC (International Electrotechnical Commission) และยังผ่านการรับรองคุณภาพจากห้องปฏิบัติการชั้นนำ
คุณสมบัติ
คุณสมบัติ
คุณสมบัติของสายไฟ VENINE IV
- สายไฟ VENINE IV คือสายไฟชนิดแกนเดียว หุ้มฉนวนด้วยพีวีซี (PVC) ทนความร้อนได้ดี ตัวนำเป็นทองแดงฝอยที่มีความยืดหยุ่นสูง ซึ่งเหมาะสำหรับการเดินสายในระบบไฟฟ้าที่ไม่ต้องการแรงดันสูงมากนัก
- รายละเอียดทางเทคนิคที่สำคัญ:
- แรงดันไฟฟ้าใช้งาน (Voltage Rating): 300/500 โวลต์
- อุณหภูมิใช้งานสูงสุด: 70°C (ตามมาตรฐาน TIS 11-2553)
- ตัวนำ (Conductor): ทองแดงเส้นฝอยบริสุทธิ์ (Class 5) มีความยืดหยุ่นดีเยี่ยม
- ฉนวน: พีวีซีคุณภาพสูง (PVC Type TI1) ทนไฟ ไม่ลามไฟ
- มาตรฐานผลิตภัณฑ์: มอก. 11-2553 และมาตรฐานสากล IEC 60227
- สีฉนวน: หลากหลายสี เช่น ดำ แดง น้ำเงิน เหลือง เขียว และเขียว/เหลือง สำหรับการแยกเฟสไฟฟ้าอย่างชัดเจน
การติดตั้งสายไฟ VENINE IV
- สาย VENINE IV เหมาะอย่างยิ่งสำหรับการติดตั้ง ภายในอาคาร โดยเฉพาะอย่างยิ่งในพื้นที่ที่มีการเดินสายผ่านราง หรือตู้ควบคุมไฟฟ้า เนื่องจากสายมีความอ่อนตัวและโค้งงอได้ดี ทำให้สามารถจัดสายได้อย่างเรียบร้อย และลดความซับซ้อนในการติดตั้ง
- แนวทางการติดตั้งที่แนะนำ:
- ติดตั้งภายในท่อร้อยสายไฟหรือรางเดินสาย: เพื่อความปลอดภัยและป้องกันการเสียหายจากแรงกระแทกหรือหนูแทะ
- เดินสายภายในตู้ควบคุมไฟฟ้า: ใช้งานง่ายเพราะสามารถโค้งงอและจัดรูปแบบสายได้อย่างเป็นระเบียบ
- ต้องยึดสายให้มั่นคง: เพื่อป้องกันการสั่นหรือการเสียดสีที่อาจทำให้ฉนวนเสียหาย
- ห้ามใช้เดินเปลือยหรือกลางแจ้งโดยไม่มีท่อหรือรางป้องกัน
- สาย IV ไม่เหมาะกับการใช้งานภายนอกอาคาร หรือในสภาพแวดล้อมที่มีน้ำ ความชื้น หรือแสงแดดจัดเป็นเวลานาน
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
| พื้นที่หน้าตัดตัวนำที่กำหนด (Nominal cross sectional area mm²) | 0.75 |
| ประเภทของตัวนำ (Class of conductor) | 1 |
| ความหนาของฉนวน (Thickness of insulation) มม. (mm) | 0.6 |
| เส้นผ่านศูนย์กลางรวม (Overall diameter) ต่ำสุด (Min. mm) | 2.1 |
| เส้นผ่านศูนย์กลางรวม (Overall diameter) สูงสุด (Max. mm) | 2.5 |
| ความต้านทานฉนวนที่ 70°C (Insulation resistance at 70°C) (MΩ·km) (ขั้นต่ำ) | 0.012 |
| กระแสไฟฟ้าสูงสุดในอากาศ (Current rating in free air) แอมแปร์ (A) | 14 |
| น้ำหนักสายต่อกิโลเมตร (Cable weight) กก./กม. (โดยประมาณ) | 11 |
| ความยาวมาตรฐาน (Standard length) เมตร (m) | 100/C |
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
| รายการ | รายละเอียด |
| ชื่อสาย | Venine IV |
| แรงดันพิกัด (Rated Voltage) | 300/500 V |
| อุณหภูมิใช้งานสูงสุด (Max Operating Temp.) | 70°C |
| มาตรฐานอ้างอิง (Standard) | 60227 IEC 05 |
| ประเภทฉนวน (Insulation Type) | PVC (Polyvinyl Chloride) |
| ลักษณะสาย (Construction) | ทองแดงเส้นเดี่ยว (solid copper) หรือเส้นฝอย (stranded copper), หุ้มฉนวน PVC |
| การใช้งาน (Application) | ใช้ในงานเดินสายทั่วไปภายในอาคาร หรืองานควบคุมที่ไม่ต้องการทนความร้อนสูง |
| สีของฉนวน | ตามมาตรฐาน อาจเป็น แดง, ดำ, เหลือง/เขียว, น้ำเงิน ฯลฯ |
| การติดตั้ง | เดินในท่อ, รางสายไฟ, หรือติดผนังภายในอาคาร |
