สายไฟ VENINE รุ่น 0.6/1 kV NYY-SWA พื้นที่หน้าตัด 1.5 จำนวนแกน 2 จำนวนเส้นลวด 7
สายไฟ VENINE รุ่น 0.6/1 kV NYY-SWA พื้นที่หน้าตัด 1.5 จำนวนแกน 2 จำนวนเส้นลวด 7
VENINE
กรุณาตรวจสอบสต็อกก่อนชำระเงินไม่สามารถโหลดความพร้อมในการรับสินค้าด้วยตนเองได้
รายละเอียด สายไฟ VENINE รุ่น 0.6/1 kV NYY-SWA พื้นที่หน้าตัด 1.5 จำนวนแกน 2 จำนวนเส้นลวด 7
VENINE คือหนึ่งในแบรนด์สายไฟฟ้าชั้นนำของประเทศไทยที่ได้รับความไว้วางใจจากทั้งผู้ใช้ทั่วไป ผู้รับเหมา และอุตสาหกรรมต่างๆ มาอย่างยาวนาน ด้วยความมุ่งมั่นในการพัฒนาเทคโนโลยีการผลิตและควบคุมคุณภาพในทุกขั้นตอน สายไฟ VENINE จึงเป็นตัวเลือกที่ตอบโจทย์ทั้งในด้านความปลอดภัย ความทนทาน และความคุ้มค่า สายไฟของ VENINE ถูกผลิตขึ้นภายใต้มาตรฐานสากล เช่น มอก. (มาตรฐานอุตสาหกรรมไทย), IEC (International Electrotechnical Commission) และยังผ่านการรับรองคุณภาพจากห้องปฏิบัติการชั้นนำ
คุณสมบัติ
คุณสมบัติ

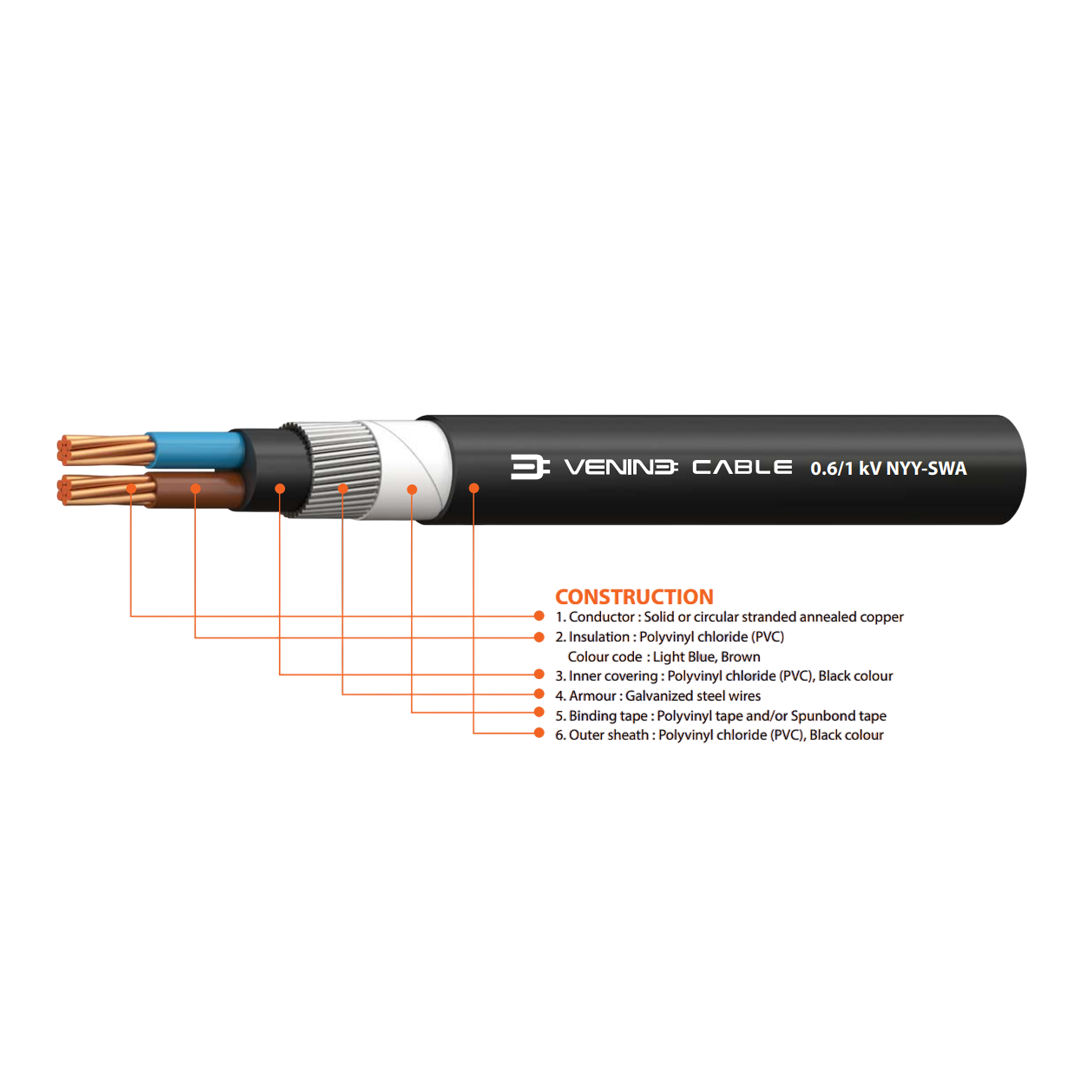

คุณสมบัติสำคัญของสายไฟ VENINE NYY-SWA 0.6/1 kV
- ตัวนำ (Conductor): ทองแดงเส้นฝอย (Stranded Copper) เพื่อความยืดหยุ่นสูงและการนำไฟฟ้าที่มีประสิทธิภาพ
- ฉนวน (Insulation): PVC คุณภาพสูง ทนความร้อนสูงสุด 70˚C
- เกราะ (Armour): ลวดเหล็กพันเกลียว (Steel Wire Armour - SWA) เพิ่มความแข็งแรง ป้องกันแรงกดและแรงกระแทกได้ดี
- เปลือกนอก (Sheath): PVC ทนทานต่อสารเคมีและสภาพแวดล้อม รวมถึงแสง UV
- แรงดันไฟฟ้า: 0.6/1 kV (600/1000 โวลต์)
- มาตรฐานการผลิต: IEC 60502-1, มอก. 11-2553
การติดตั้งสายไฟ VENINE NYY-SWA
- สายไฟ VENINE NYY-SWA เหมาะกับงานติดตั้งที่ต้องการความแข็งแรงและความปลอดภัย เช่น งานเดินสายฝังดิน งานติดตั้งในท่อร้อยสาย หรือระบบไฟฟ้ากำลังในโรงงานอุตสาหกรรมและอาคาร
- แนวทางการติดตั้ง
- ฝังดินโดยตรง: เหมาะกับงานฝังดินที่ต้องการสายไฟที่มีเกราะป้องกันแรงกดทับและแรงกระแทกสูง
- ติดตั้งในท่อร้อยสาย: เพิ่มความปลอดภัยและความทนทานของสายไฟในสภาพแวดล้อมต่าง ๆ
- ติดตั้งกลางแจ้ง: ทนต่อแสงแดดและสภาพอากาศหลากหลาย รวมทั้งความชื้นและสารเคมีเจือจาง
- งานระบบไฟฟ้ากำลัง: ใช้จ่ายไฟให้กับเครื่องจักร ระบบแสงสว่าง และอุปกรณ์ไฟฟ้าต่าง ๆ
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
| พื้นที่หน้าตัด (mm²) (Cross Sectional area) | 1.5 |
| จำนวนเส้นลวด (ขั้นต่ำ) (Number of wires - Min.) | 7 |
| เส้นผ่านศูนย์กลาง (โดยประมาณ) (mm²) | 1.53 |
| ความหนาของฉนวน (Thickness of Insulation) mm (ค่ามาตรฐาน) (Nominal) | 0.8 |
| ความหนาของเปลือกใน (Thickness of inner sheath) mm (ค่าโดยประมาณ) (Approx.) | 1.0 |
| เส้นผ่านศูนย์กลางภายใต้เกราะ (Diameter under armour) mm (ค่าโดยประมาณ) (Approx.) | 9 |
| เส้นผ่านศูนย์กลางเกราะลวด (Diameter of wire armour) mm (ค่ามาตรฐาน) (Nominal) | 0.8 |
| ความหนาของเปลือกนอก (Thickness of outer sheath) mm (ค่ามาตรฐาน) (Nominal) | 1.8 |
| เส้นผ่านศูนย์กลางรวม mm (Approx.) ค่าโดยประมาณ | 15 |
| ความต้านทานตัวนำที่ 20°C Ω/km (Max.) ค่าสูงสุด | 12.1 |
| กำลังรับกระแสในอากาศอิสระที่ 40°C A | 20 |
| น้ำหนักสายไฟ kg/km (Approx.) ค่าโดยประมาณ | 400 |
| ความยาวมาตรฐานต่อม้วน m/drum | 500 |
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
| รายการ | รายละเอียด |
| ชื่อสาย | VENINE NYY-SWA |
| แรงดันพิกัด (Rated Voltage) | 0.6/1 kV (600/1000 V) |
| อุณหภูมิใช้งานสูงสุด | 70°C (PVC insulation) |
| อุณหภูมิฉุกเฉิน (Short Circuit Temp) | 160°C (ไม่เกิน 5 วินาที) |
| ตัวนำไฟฟ้า (Conductor) | ทองแดงตีเกลียว (Stranded Copper) |
| ฉนวน (Insulation) | PVC (Polyvinyl Chloride) |
| ปลอกหุ้มชั้นใน (Inner Sheath) | PVC |
| เกราะป้องกัน (Armour) | ลวดเหล็กกล้า (Steel Wire Armour – SWA) สำหรับสายหลายแกน |
| ปลอกหุ้มด้านนอก (Outer Sheath) | PVC สีดำ ทน UV, ความชื้น, สารเคมี, และการกัดกร่อน |
| มาตรฐานอ้างอิง | IEC 60502-1 / TIS 11-2553 / VDE |
| การใช้งาน (Application) | เดินสายใต้ดิน, งานภายนอกอาคาร, งานอุตสาหกรรม, อาคารสูง |
| ลักษณะสาย | สายหลายแกน, กลม, แข็งแรง, พร้อมเกราะป้องกันทางกล |
