รายละเอียด สายไฟ VENINE รุ่น 0.6/1 kV CV พื้นที่หน้าตัด 150 จำนวนแกน 3 จำนวนเส้นลวด 18
VENINE คือหนึ่งในแบรนด์สายไฟฟ้าชั้นนำของประเทศไทยที่ได้รับความไว้วางใจจากทั้งผู้ใช้ทั่วไป ผู้รับเหมา และอุตสาหกรรมต่างๆ มาอย่างยาวนาน ด้วยความมุ่งมั่นในการพัฒนาเทคโนโลยีการผลิตและควบคุมคุณภาพในทุกขั้นตอน สายไฟ VENINE จึงเป็นตัวเลือกที่ตอบโจทย์ทั้งในด้านความปลอดภัย ความทนทาน และความคุ้มค่า สายไฟของ VENINE ถูกผลิตขึ้นภายใต้มาตรฐานสากล เช่น มอก. (มาตรฐานอุตสาหกรรมไทย), IEC (International Electrotechnical Commission) และยังผ่านการรับรองคุณภาพจากห้องปฏิบัติการชั้นนำ
คุณสมบัติ
คุณสมบัติ
คุณสมบัติของสายไฟ VENINE CV 0.6/1 kV
- ตัวนำ: ทองแดงเส้นฝอย (Stranded Copper Conductor) เพื่อความยืดหยุ่นและลดความเสียหายจากแรงสั่นสะเทือน
- ฉนวน: XLPE (Cross-Linked Polyethylene) ทนความร้อนสูงถึง 90˚C
- เปลือกนอก: PVC หรือวัสดุเทียบเท่าที่ทนต่อสภาพแวดล้อมและสารเคมี
- แรงดันใช้งาน: 0.6/1 kV (600/1000 โวลต์)
- มาตรฐาน: IEC 60502-1, มอก. 11-2553 หรือมาตรฐานเทียบเท่า

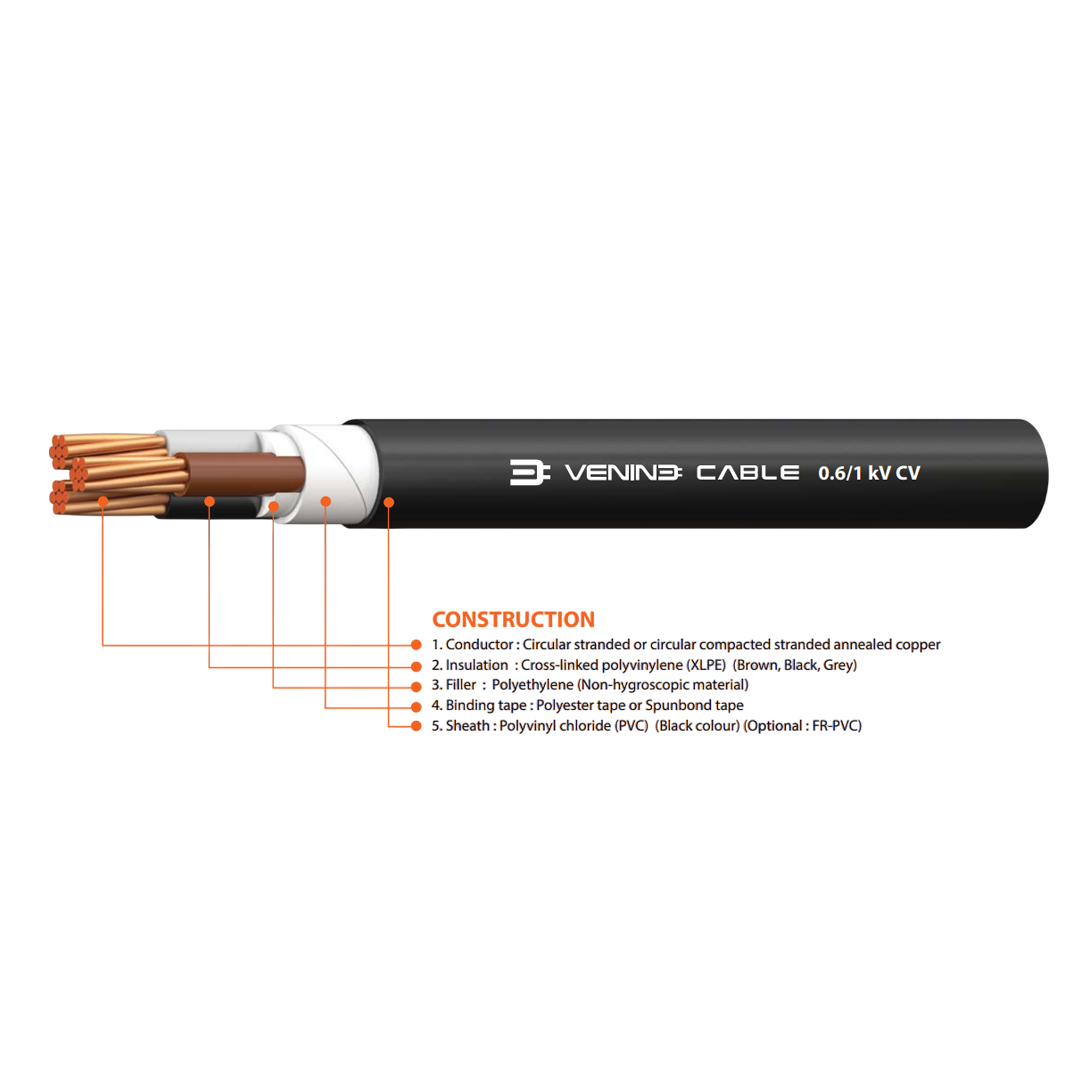

- โครงสร้าง: ตัวนำทองแดงฝอย ฉนวน XLPE เปลือกนอก PVC
การติดตั้งสาย VENINE CV
- สายไฟ VENINE CV เหมาะสำหรับงานระบบไฟฟ้าแรงต่ำที่ต้องการความปลอดภัยและความทนทานต่อสภาพแวดล้อม สามารถติดตั้งได้ทั้งภายในอาคารและภายนอกอาคาร โดยมีข้อแนะนำการติดตั้งดังนี้
- แนวทางการติดตั้ง:
- เดินสายในท่อร้อยสายหรือรางเคเบิ้ล: เพื่อป้องกันความเสียหายและเพิ่มความปลอดภัย
- ติดตั้งในระบบไฟฟ้ากำลังแรงต่ำ: ใช้สำหรับการจ่ายไฟให้กับเครื่องจักร ระบบแสงสว่าง และอุปกรณ์ไฟฟ้าต่าง ๆ
- ใช้งานฝังดินโดยตรงหรือในท่อร้อยสาย: ได้รับการออกแบบให้ทนทานต่อแรงกดและสภาพแวดล้อมในดิน
- งานกลางแจ้ง: สามารถติดตั้งในบริเวณที่มีการสัมผัสแสงแดดและความชื้นได้ในระยะเวลาที่เหมาะสม
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
| จำนวนแกน | 3 |
| พื้นที่หน้าตัด (mm²) (Cross Sectional area) | 150 |
| จำนวนเส้นลวด (ขั้นต่ำ) (Number of wires - Min.) | 18 |
| ความหนาของฉนวน (Thickness of Insulation) mm (ค่ามาตรฐาน) (Nominal) | 1.4 |
| ความหนาของเปลือกนอก (Thickness of sheath) mm (ค่ามาตรฐาน) (Nominal) | 2.2 |
| เส้นผ่านศูนย์กลางรวม (Overall diameter) mm (ค่าโดยประมาณ) (Approx.) | 43.5 |
| ความต้านทานตัวนำที่ 20°C (Conductor resistance at 20°C) Ω/km (ค่าสูงสุด) (Max.) | 0.124 |
| ความต้านทานฉนวนที่ 20°C (Insulation resistance at 20°C) MΩ.km (ค่าต่ำสุด) (Min.) | 700 |
| กำลังรับกระแสในอากาศอิสระที่อุณหภูมิแวดล้อม 40°C (Current rating in free air at 40°C ambient) A | 363 |
| กำลังรับกระแสเมื่อฝังดินที่อุณหภูมิ 30°C (Direct burial in ground at 30°C) A | 380 |
| น้ำหนักสายไฟ (Cable weight) kg/km ค่าโดยประมาณ (Approx.) | 5,190 |
| ความยาวมาตรฐานต่อม้วน (Standard length) m/drum | 400 |
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
| รายการ | รายละเอียด |
| ชื่อสายไฟ | 0.6/1 kV CV |
| ประเภทตัวนำ | ทองแดง |
| ฉนวน | XLPE (ฉนวนภายใน), หุ้มเปลือกนอกด้วย PVC |
| ลักษณะสาย | แกนเดี่ยวหรือหลายแกน มีเปลือกนอก |
| อุณหภูมิที่ทนได้ | 90˚C |
| แรงดันไฟฟ้า | 600/1000 V |
