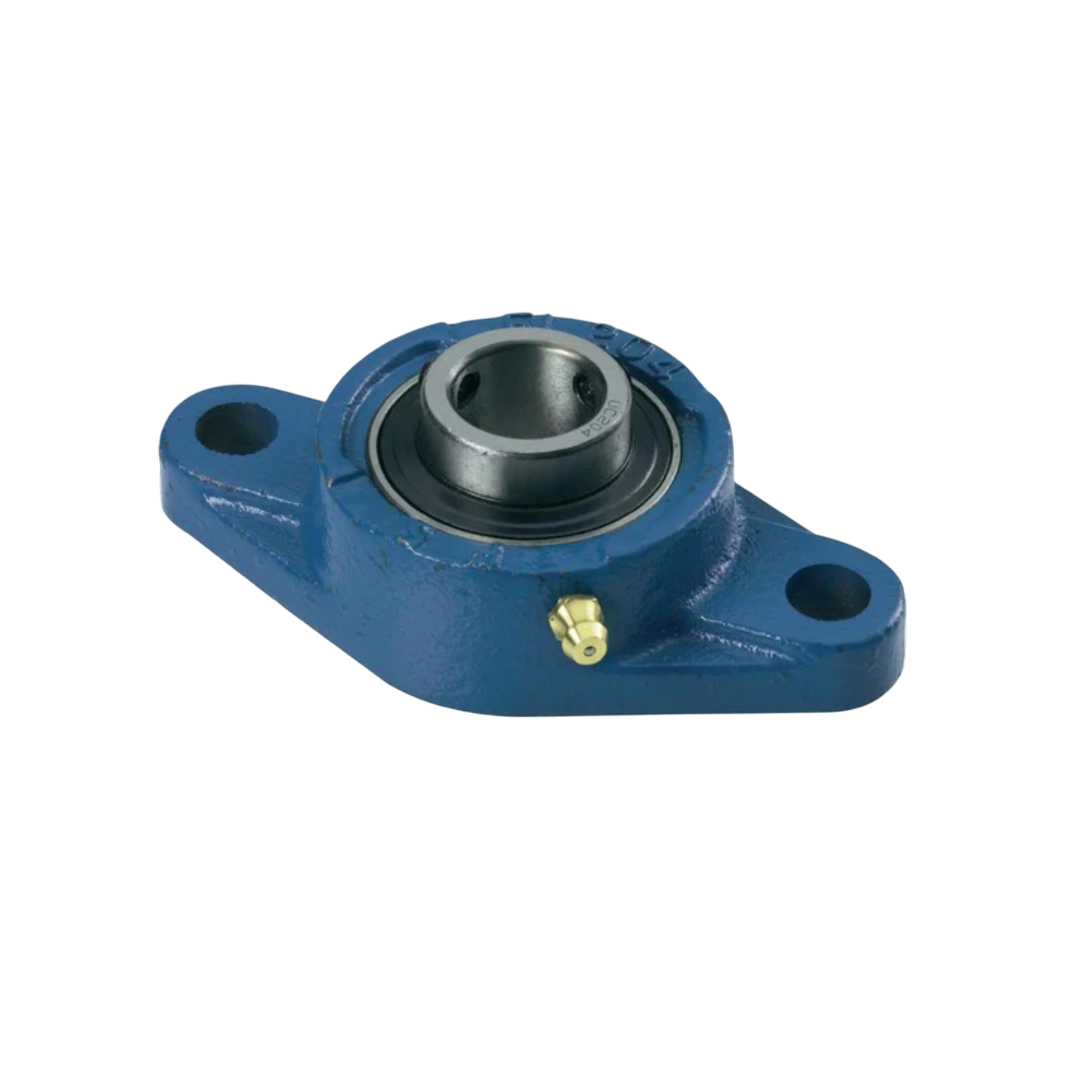

ตลับลูกปืน DAISHO รหัส UCFL213
ตลับลูกปืน DAISHO รหัส UCFL213
DAISHO
กรุณาตรวจสอบสต็อกก่อนชำระเงินไม่สามารถโหลดความพร้อมในการรับสินค้าด้วยตนเองได้
รายละเอียด ตลับลูกปืน DAISHO รหัส UCFL213
ตลับลูกปืน (Bearing Units) แบรนด์ DAISHO คือหนึ่งในผลิตภัณฑ์คุณภาพสูงที่ได้รับความไว้วางใจจากภาคอุตสาหกรรม ด้วยการควบคุมคุณภาพอย่างเข้มงวดในทุกขั้นตอน DAISHO มุ่งเน้นผลิตตลับลูกปืนที่มีอายุการใช้งานยาวนาน รองรับการทำงานต่อเนื่องภายใต้ภาระโหลดสูงและความเร็วรอบสูง โดยยังคงความแม่นยำในการหมุน และความมั่นคงในการติดตั้งอย่างสมบูรณ์แบบ DAISHO มีตลับลูกปืนหลากหลายรูปแบบให้เลือกใช้งานตามลักษณะงาน เช่น Pillow Blocks, Flange Units (2, 3, 4 รู), Take-Up Units, Hanging Units, Cartridge Units และ รุ่นสแตนเลสสำหรับงานฟู้ดเกรด ทุกประเภทถูกออกแบบมาเพื่อตอบโจทย์งานติดตั้งทั้งแบบแนวราบ แนวดิ่ง หรือแนวแขวน โดยรองรับทั้งโหลดแนวรัศมีและโหลดแนวแกนในเครื่องจักรอุตสาหกรรมหนักและเบา
คุณสมบัติ
คุณสมบัติ
คุณสมบัติเด่น
- โครงสร้างหน้าแปลนแบบวงรีหรือปีกคู่ พร้อมรูยึด 2 จุด
- ตัวลูกปืนแบบแบริ่งเม็ดกลม (ball bearing) พร้อมซีลกันฝุ่น
- เหมาะสำหรับโหลดรัศมีและการใช้งานทั่วไป
- ผลิตจากเหล็กหล่อคุณภาพสูง แข็งแรง ทนแรงสั่นสะเทือน
- ติดตั้งและบำรุงรักษาง่าย เปลี่ยนลูกปืนได้สะดวก
การติดตั้ง
- กำหนดตำแหน่งติดตั้งให้เพลาอยู่ในแนวตรง
- ยึดแปลนกับโครงสร้างด้วยสกรูหรือโบลต์ที่รูยึด 2 จุด
- สอดเพลาเข้าในตลับลูกปืน แล้วขันสกรูล็อกเพลาให้แน่น
- ตรวจสอบความแน่นของการยึดและแนวเพลาให้ตรงศูนย์
- เติมจาระบีหรือหล่อลื่นตามรอบระยะการใช้งาน
การใช้งาน
- ใช้งานในเครื่องจักรกล, สายพานลำเลียง, พัดลม, ระบบอัตโนมัติ
- เหมาะสำหรับงานที่มีพื้นที่จำกัด หรือไม่สามารถใช้แบบ 4 รูได้
- รองรับการติดตั้งทั้งแนวราบและแนวดิ่ง
- ควรตรวจสอบซีลและเติมจาระบีตามรอบเพื่อยืดอายุการใช้งาน
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
| รุ่นตลับลูกปืน | UCFL213 |
| ขนาดเพลา (มม.) | 65 |
| a (มม.) | 258 |
| e (มม.) | 210 |
| l (มม.) | 30 |
| g (มม.) | 22 |
| l₁ (มม.) | 50 |
| s (มม.) | 23 |
| b (มม.) | 155 |
| Bl (มม.) | 69.7 |
| n (มม.) | 25.4 |
| ขนาดรูสลัก (มม.) | M20 |
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
| รายการ | รายละเอียด |
| ชื่อทั่วไป | Two-Bolt Flange Bearing Unit / UCFL Series |
| รูปร่างเสื้อ | แปลนวงรี (Oval Flange Housing) มีรูยึด 2 รู |
| ขนาดเพลา (Bore Size) | ตั้งแต่ 20 - 90 มม. |
| วัสดุเสื้อ (Housing) | เหล็กหล่อคุณภาพสูง (Cast Iron) หรือเหล็กกล้าชุบแข็ง เคลือบผิวกันสนิม |
| วัสดุตลับลูกปืน | เหล็กกล้า GCr15 (Chrome Steel) ผ่านการชุบแข็ง |
| ซีลกันฝุ่น | ซีลยางสองชั้น (Double-lip seals) ป้องกันฝุ่นและสิ่งสกปรก |
| รูยึดติดตั้ง | 2 รูเรียงในแนวเส้นตรง ยึดง่าย เหมาะกับพื้นที่จำกัด |
| ความเร็วรอบ (RPM) | รองรับได้ 2,000 – 6,000 RPM ขึ้นกับขนาดและชนิดลูกปืน |
| จาระบีหล่อลื่น | บรรจุจาระบีจากโรงงาน พร้อมจุดเติมจาระบี (Grease nipple) |
| อุณหภูมิใช้งาน | ประมาณ -20°C ถึง +100°C (ขึ้นอยู่กับซีลและชนิดจาระบี) |
| แรงที่รับได้ | รองรับแรงแนวรัศมีและแกนในระดับทั่วไปของระบบเพลาหมุนขนาดกลาง |
| มาตรฐานการผลิต | ตามมาตรฐาน JIS, ISO หรือเทียบเท่า |
| การใช้งานทั่วไป | ใช้ในเครื่องจักรเกษตร, ระบบลำเลียง, เครื่องจักรอุตสาหกรรมเบา-กลาง, พัดลม, สายพาน ฯลฯ |
