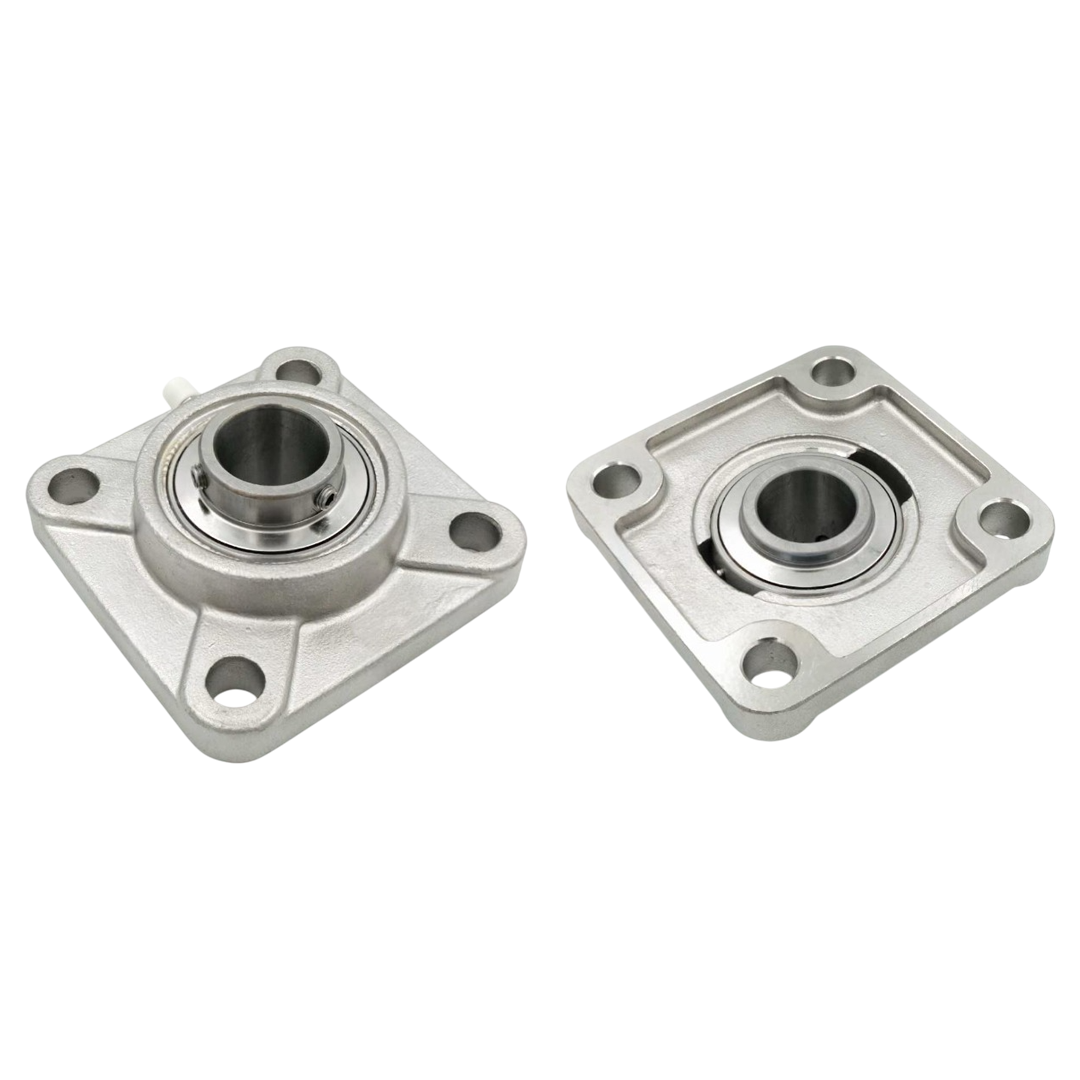

ตลับลูกปืน DAISHO รหัส UCF217
ตลับลูกปืน DAISHO รหัส UCF217
DAISHO
กรุณาตรวจสอบสต็อกก่อนชำระเงินไม่สามารถโหลดความพร้อมในการรับสินค้าด้วยตนเองได้
รายละเอียด ตลับลูกปืน DAISHO รหัส UCF217
ตลับลูกปืน (Bearing Units) แบรนด์ DAISHO คือหนึ่งในผลิตภัณฑ์คุณภาพสูงที่ได้รับความไว้วางใจจากภาคอุตสาหกรรม ด้วยการควบคุมคุณภาพอย่างเข้มงวดในทุกขั้นตอน DAISHO มุ่งเน้นผลิตตลับลูกปืนที่มีอายุการใช้งานยาวนาน รองรับการทำงานต่อเนื่องภายใต้ภาระโหลดสูงและความเร็วรอบสูง โดยยังคงความแม่นยำในการหมุน และความมั่นคงในการติดตั้งอย่างสมบูรณ์แบบ DAISHO มีตลับลูกปืนหลากหลายรูปแบบให้เลือกใช้งานตามลักษณะงาน เช่น Pillow Blocks, Flange Units (2, 3, 4 รู), Take-Up Units, Hanging Units, Cartridge Units และ รุ่นสแตนเลสสำหรับงานฟู้ดเกรด ทุกประเภทถูกออกแบบมาเพื่อตอบโจทย์งานติดตั้งทั้งแบบแนวราบ แนวดิ่ง หรือแนวแขวน โดยรองรับทั้งโหลดแนวรัศมีและโหลดแนวแกนในเครื่องจักรอุตสาหกรรมหนักและเบา
คุณสมบัติ
คุณสมบัติ
คุณสมบัติเด่น
- โครงสร้างหน้าแปลนสี่เหลี่ยมพร้อมรูยึด 4 มุม ช่วยกระจายแรงได้ดี
- ตัวตลับลูกปืนแบบแบริ่งเม็ดกลม พร้อมซีลกันฝุ่นและสิ่งแปลกปลอม
- วัสดุฐานทำจากเหล็กหล่อหรือเหล็กเหนียว แข็งแรงทนทาน
- รองรับโหลดในแนวรัศมีและแนวแกนได้ดี
- ง่ายต่อการบำรุงรักษา ถอดเปลี่ยนตัวลูกปืนได้รวดเร็ว
การติดตั้ง
- กำหนดตำแหน่งติดตั้งให้ตรงตามแนวศูนย์กลางของเพลา
- เจาะรูยึดตามจุดที่ตรงกับหน้าแปลนทั้ง 4 ด้าน
- ใช้สกรูหรือโบลต์ยึดแน่นทุกมุม เพื่อให้หน้าแปลนแนบสนิทกับฐาน
- ใส่เพลาเข้าในรูแบริ่งแล้วขันสกรูล็อกเพลาให้แน่น
- ตรวจสอบแนวตรงของเพลาและความลื่นไหลของการหมุน
การใช้งาน
- เหมาะกับเครื่องจักรกลอุตสาหกรรม, ระบบสายพาน, พัดลม, มอเตอร์
- ใช้งานได้ทั้งแนวราบและแนวดิ่ง
- ใช้ในงานที่ต้องการความมั่นคงสูงในการยึดติดกับโครงสร้าง
- แนะนำให้หล่อลื่นตามรอบการซ่อมบำรุงและตรวจเช็คซีลอย่างสม่ำเสมอ
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
| รุ่นตลับลูกปืน | UCF217 |
| ขนาดเพลา (มม.) | 85 |
| a (มม.) | 220 |
| e (มม.) | 170 |
| l (มม.) | 36 |
| g (มม.) | 25 |
| l₁ (มม.) | 63 |
| s (มม.) | 23 |
| Bl (มม.) | 85.7 |
| n (มม.) | 34.1 |
| ขนาดรูสลัก (มม.) | M20 |
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
| รายการ | รายละเอียด |
| ชื่อทั่วไป | Square Flange Bearing Unit / UCF Series |
| รูปร่างเสื้อ | แปลนสี่เหลี่ยม (4-bolt square flange) |
| ขนาดเพลา (Bore Size) | ตั้งแต่ 20 - 90 มม. |
| วัสดุเสื้อ (Housing) | เหล็กหล่อเกรดสูง (High-grade Cast Iron), เคลือบกันสนิม |
| วัสดุตลับลูกปืน | เหล็กกล้าชุบแข็ง (Chrome Steel, GCr15) |
| ซีลกันฝุ่น | ซีลยางสองชั้น (Double-lip rubber seals) |
| รูยึดบนแปลน | 4 รูแบบสี่เหลี่ยม ยึดง่าย แข็งแรง เสถียร |
| ความเร็วรอบ (RPM) | รองรับได้ 2,000 – 6,000 รอบ/นาที ขึ้นกับขนาดและโหลด |
| จาระบีหล่อลื่น | มีจาระบีอัดมาจากโรงงาน เติมเพิ่มได้ผ่านหัวอัดจาระบี (Grease nipple) |
| ทนอุณหภูมิ | โดยทั่วไป -20°C ถึง +100°C (หรือมากกว่า ขึ้นกับชนิดซีลและจาระบี) |
| แรงกระทำที่รับได้ | รับแรงแนวรัศมีและแนวแกน (Radial & Axial load) ได้ดี |
| มาตรฐานที่ใช้ในการผลิต | JIS, ISO หรือเทียบเท่า |
| การใช้งานทั่วไป | เครื่องจักรกลเกษตร, สายพานลำเลียง, มอเตอร์, พัดลม, เครื่องกลึง, ระบบอัตโนมัติ ฯลฯ |
