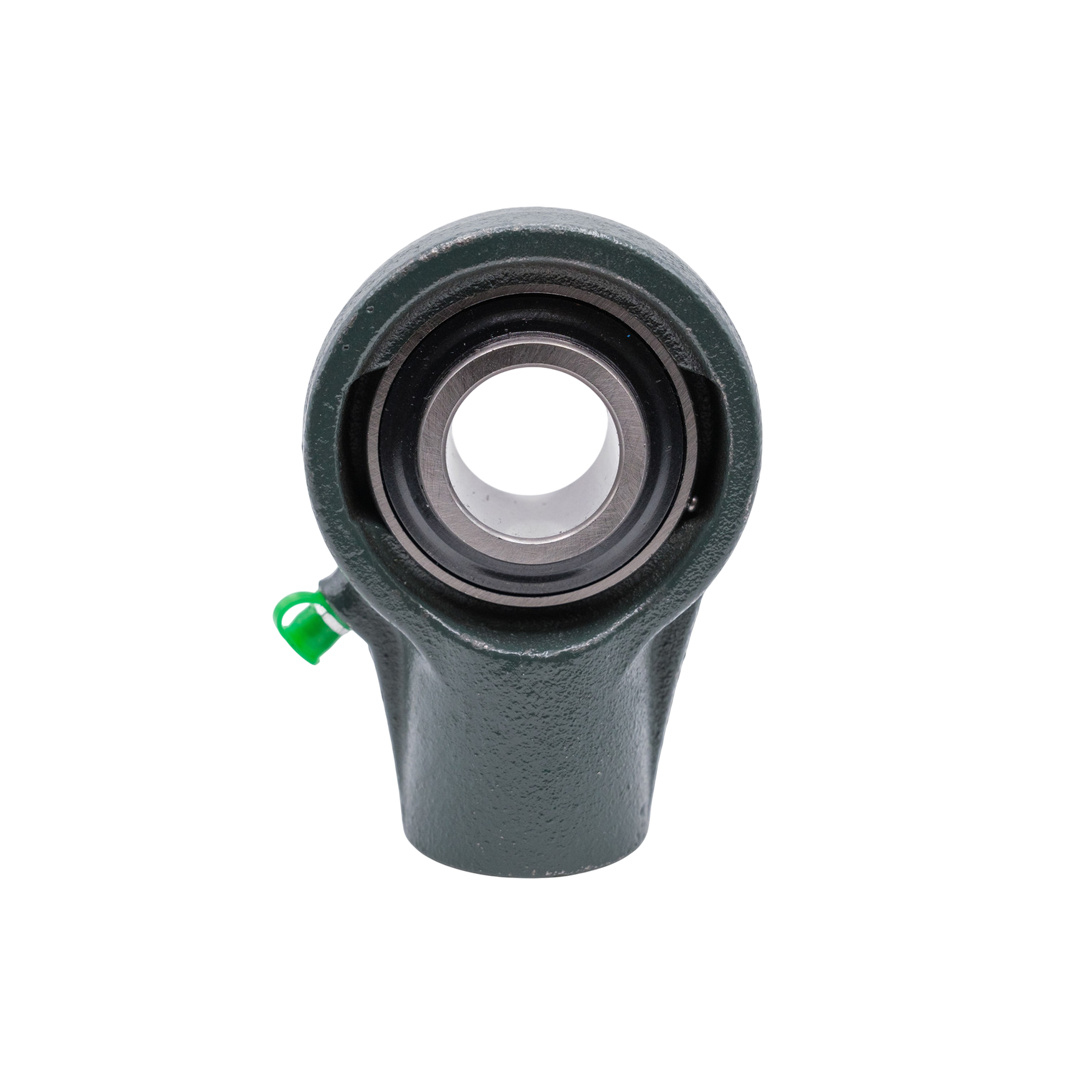

ตลับลูกปืน DAISHO รหัส S.UCHA212
ตลับลูกปืน DAISHO รหัส S.UCHA212
DAISHO
กรุณาตรวจสอบสต็อกก่อนชำระเงินไม่สามารถโหลดความพร้อมในการรับสินค้าด้วยตนเองได้
รายละเอียด ตลับลูกปืน DAISHO รหัส S.UCHA212
ตลับลูกปืน (Bearing Units) แบรนด์ DAISHO คือหนึ่งในผลิตภัณฑ์คุณภาพสูงที่ได้รับความไว้วางใจจากภาคอุตสาหกรรม ด้วยการควบคุมคุณภาพอย่างเข้มงวดในทุกขั้นตอน DAISHO มุ่งเน้นผลิตตลับลูกปืนที่มีอายุการใช้งานยาวนาน รองรับการทำงานต่อเนื่องภายใต้ภาระโหลดสูงและความเร็วรอบสูง โดยยังคงความแม่นยำในการหมุน และความมั่นคงในการติดตั้งอย่างสมบูรณ์แบบ DAISHO มีตลับลูกปืนหลากหลายรูปแบบให้เลือกใช้งานตามลักษณะงาน เช่น Pillow Blocks, Flange Units (2, 3, 4 รู), Take-Up Units, Hanging Units, Cartridge Units และ รุ่นสแตนเลสสำหรับงานฟู้ดเกรด ทุกประเภทถูกออกแบบมาเพื่อตอบโจทย์งานติดตั้งทั้งแบบแนวราบ แนวดิ่ง หรือแนวแขวน โดยรองรับทั้งโหลดแนวรัศมีและโหลดแนวแกนในเครื่องจักรอุตสาหกรรมหนักและเบา
คุณสมบัติ
คุณสมบัติ
คุณสมบัติเด่น
- โครงสร้างออกแบบพิเศษสำหรับติดตั้งแขวนจากโครงสร้างด้านบน
- ตัวตลับลูกปืนใช้แบริ่งเม็ดกลมหรือทรงกระบอก พร้อมซีลกันฝุ่นและสิ่งสกปรก
- ผลิตจากเหล็กหล่อคุณภาพสูง หรือวัสดุป้องกันสนิมในรุ่นสำหรับงานพิเศษ
- รองรับโหลดรัศมีได้ดี และบางรุ่นสามารถรับโหลดแนวแกนได้
- น้ำหนักเบา ติดตั้งง่าย เหมาะกับงานที่ต้องการลดพื้นที่ด้านล่าง
การติดตั้ง
- เตรียมโครงสร้างด้านบนที่แข็งแรงพอสำหรับรับน้ำหนักของยูนิตและเพลา
- ยึดตัว Hanging Unit เข้ากับโครงสร้างโดยใช้สกรูหรือน็อตที่จุดยึด
- ตรวจสอบระยะศูนย์กลางให้ตรงกับแนวเพลา
- สอดเพลาเข้าในตลับลูกปืนแล้วขันสกรูล็อกเพลาให้แน่น
- ตรวจสอบการหมุนของเพลา และปรับระดับให้ได้แนวตรง
การใช้งาน
- นิยมใช้ใน ระบบสายพานลำเลียงแขวน (overhead conveyor systems)
- เหมาะกับงานที่ไม่มีพื้นที่วางตลับลูกปืนด้านล่าง เช่น เครื่องจักรที่ต้องเว้นช่องผ่าน
- ใช้ในอุตสาหกรรม อาหาร, คลังสินค้าอัตโนมัติ, โรงงานประกอบชิ้นส่วน, และ ระบบเคลื่อนย้ายแนวบน
- แนะนำให้ตรวจสอบซีลและหล่อลื่นตามรอบเพื่อยืดอายุการใช้งาน
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
| Bearing No (หมายเลขแบริ่ง) | S.UCHA212 |
| shaft d(mm) (เพลา d(มม.)) | 60 |
| a (มม.) | 142 |
| w (มม.) | 173 |
| h (มม.) | 102 |
| D (มม.) | 60 |
| S(in) (S(นิ้ว)) | G5/4 |
| J (มม.) | 28 |
| B1 (มม.) | 65.1 |
| n (มม.) | 25.4 |
| c (มม.) | 9 |
| L (มม.) | 42 |
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
| รายการ | รายละเอียด |
| ชื่อทั่วไป | Hanging Bearing Unit |
| ลักษณะการติดตั้ง | แขวนจากด้านบน (top-mount) โดยมีรูยึดจากส่วนบนของตัวเสื้อ |
| ประเภทตลับลูกปืน | ลูกปืนเม็ดกลมร่องลึก (Deep Groove Ball Bearing) พร้อมแหวนล็อก |
| ขนาดเพลา (Bore Size) | โดยทั่วไป 20 - 65 มม. |
| วัสดุเสื้อ (Housing) | เหล็กหล่อเกรดสูง (High-Grade Cast Iron) |
| วัสดุลูกปืน | เหล็กกล้าชุบแข็ง (Chrome Steel GCr15) |
| ซีลกันฝุ่น | ซีลยางสองชั้น (Double-lip Seal) ป้องกันฝุ่นและความชื้น |
| การหล่อลื่น | เติมจาระบีได้ผ่านจุดอัดจาระบี (Grease Fitting) บรรจุจาระบีจากโรงงานมาแล้ว |
| ความเร็วรอบ (RPM) | รองรับได้ 1,500 – 5,000 RPM (ขึ้นอยู่กับขนาดและโหลด) |
| อุณหภูมิใช้งาน | -20°C ถึง +100°C (หรือมากกว่าตามชนิดจาระบี) |
| คุณสมบัติพิเศษ | - ติดตั้งจากด้านบน- ประหยัดพื้นที่แนวนอน- เหมาะกับงานลำเลียงและระบบแขวนเพลา |
| มาตรฐานการผลิต | JIS / ISO หรือเทียบเท่า |
| การใช้งานทั่วไป | ระบบสายพานลำเลียง, โรงสี, เครื่องแปรรูปสินค้าเกษตร, โรงงานอาหาร, ระบบแขวนโหลดเพลาเบา-กลาง |
