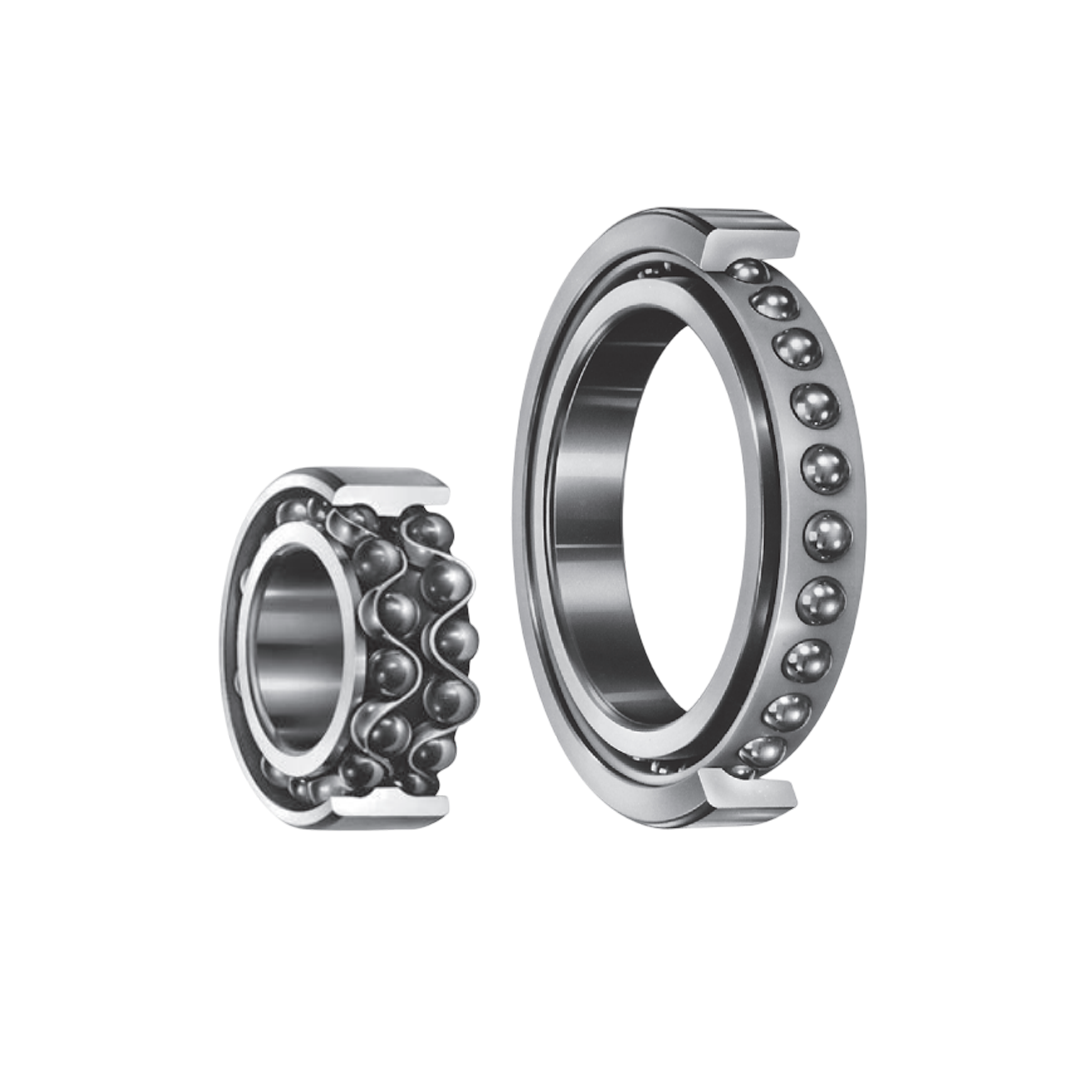

ตลับลูกปืนแบบสัมผัสเชิงมุม (Bearing) KOYO รหัส 7002DB ขนาด 15×32×18
ตลับลูกปืนแบบสัมผัสเชิงมุม (Bearing) KOYO รหัส 7002DB ขนาด 15×32×18
KOYO
กรุณาตรวจสอบสต็อกก่อนชำระเงินราคาปกติ
303.88 ฿
ราคาปกติ
ราคาโปรโมชัน
303.88 ฿
ราคาต่อหน่วย
ต่อ
ไม่สามารถโหลดความพร้อมในการรับสินค้าด้วยตนเองได้
รายละเอียด ตลับลูกปืนแบบสัมผัสเชิงมุม (Bearing) KOYO รหัส 7002DB ขนาด 15×32×18
ตลับลูกปืนแบบสัมผัสเชิงมุม (Angular Contact Ball Bearings) จากแบรนด์ KOYO เป็นหนึ่งในผลิตภัณฑ์คุณภาพสูงที่ได้รับการออกแบบมาเพื่อตอบสนองความต้องการของงานที่ต้องการความแม่นยำและความทนทานสูง โดยเฉพาะในเครื่องจักรกลที่มีความเร็วรอบสูง หรือระบบที่ต้องรองรับแรงในหลายทิศทาง ตลับลูกปืนประเภทนี้มีลักษณะเฉพาะคือ ร่องสัมผัสระหว่างลูกปืนกับรางวิ่งจะทำมุมในลักษณะเฉียง (มักอยู่ที่ 15°, 25°, หรือ 40°) ทำให้สามารถรองรับแรงในแนวรัศมีและแรงในแนวแกนพร้อมกันได้ โดยมุมสัมผัสที่มากขึ้นจะสามารถรองรับแรงในแนวแกนได้มากขึ้นตามไปด้วย KOYO มีผลิตภัณฑ์ตลับลูกปืนแบบสัมผัสเชิงมุมหลายประเภท เช่น แบบแถวเดี่ยว (Single-row), แบบจับคู่ (Matched Pair), และแบบแถวคู่ (Double-row) ซึ่งแต่ละแบบจะเหมาะกับรูปแบบการใช้งานที่แตกต่างกัน
คุณสมบัติ
คุณสมบัติ
คุณสมบัติ
- ตลับลูกปืนแบบสัมผัสเชิงมุม (Angular Contact Ball Bearing) รุ่นติดตั้งเป็นคู่ (Matched Pair) ซึ่งออกแบบมาให้รองรับแรงแนวแกนจากทั้งสองทิศทางได้ดีกว่าตลับลูกปืนแถวเดี่ยว
- มีการจัดเรียงในแบบพิเศษ เช่น
- Back-to-Back (DB) – เพิ่มความมั่นคงเชิงโครงสร้าง รับแรงบิดได้ดี
- Face-to-Face (DF) – ทนการเยื้องศูนย์ได้ดี เหมาะกับตำแหน่งที่ต้องการความยืดหยุ่น
- Tandem (DT) – รับแรงแนวแกนในทิศทางเดียวที่มีค่าสูง
- มุมสัมผัสมีหลายขนาด (15°, 25°, 30°, 40°) ตามลักษณะงาน
- ผลิตจากวัสดุเหล็กกล้าคุณภาพสูงผ่านการอบชุบแข็ง พร้อมความแม่นยำในการผลิตระดับ P5 หรือสูงกว่า (ตามรุ่น)
- มีการจับคู่มาจากโรงงาน (preload matched) เพื่อควบคุมค่าความต้านทานภายในและป้องกันการสั่นสะเทือนเมื่อใช้งานที่ความเร็วสูง
การติดตั้ง
- ตลับลูกปืนแบบ Matched Pair ต้องติดตั้งพร้อมกันตามลำดับทิศทางที่ระบุไว้บนตัวลูกปืน (สัญลักษณ์ DB, DF, DT บนกล่องหรือวงแหวน)
- หลีกเลี่ยงการผสมลูกปืนจากชุดอื่น เพราะอาจทำให้ค่าความต้านทานภายในไม่เหมาะสม
- ควรใช้เครื่องมือที่เหมาะสม เช่น แท่นกดหรือตัวดึง (bearing press/puller) เพื่อหลีกเลี่ยงการเสียหายระหว่างติดตั้ง
- ระวังความสะอาดและสารหล่อลื่นที่เหมาะสมตามคำแนะนำจากผู้ผลิต
- ต้องติดตั้งโดยใช้เพลาที่ได้ขนาดมาตรฐานและมีความแม่นยำสูง เพื่อรักษาค่าพรีโหลดและความสมดุล
การใช้งาน
- นิยมใช้ในงานที่ต้องการความแม่นยำและความเสถียรสูง เช่น
- แกนสปินเดิลของเครื่อง CNC หรือเครื่องกัดความเร็วสูง
- มอเตอร์ความเร็วสูง
- ปั๊มแรงดันสูง
- ระบบเกียร์ความแม่นยำสูง
- เครื่องจักรที่ต้องการรับแรงแนวแกนจากหลายทิศทาง
- เหมาะกับอุตสาหกรรมที่ต้องการรอบหมุนสูง รักษาความแม่นยำได้ยาวนาน เช่น อุตสาหกรรมเครื่องกล, อิเล็กทรอนิกส์, ยานยนต์ และอากาศยาน
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
| ขนาด (มม.) d | 15 |
| ขนาด (มม.) D | 32 |
| ขนาด (มม.) B₁ | 18 |
| ขนาด (มม.) r ต่ำสุด | 0.3 |
| ขนาด (มม.) r₁ ต่ำสุด | 0.15 |
| ค่าพิกัดโหลดรัศมี (kN) พร้อมรังลูกปืนแบบกลึง (Cᵣ) | 12.4 |
| ค่าพิกัดโหลดรัศมีคงที่ (kN) พร้อมรังลูกปืนแบบกลึง (C₀ᵣ) | 6.85 |
| ค่าพิกัดโหลดรัศมี (kN) พร้อมรังลูกปืนแบบปั๊ม (Cᵣ) | — |
| ค่าพิกัดโหลดรัศมีคงที่ (kN) พร้อมรังลูกปืนแบบปั๊ม (C₀ᵣ) | — |
| ขีดจำกัดโหลดเมื่อเกิดความล้า (kN) Cᵤ (พร้อมรังลูกปืนแบบกลึง) | 0.350 |
| ขีดจำกัดโหลดเมื่อเกิดความล้า (kN) Cᵤ (พร้อมรังลูกปืนแบบปั๊ม) | — |
| ค่าประกอบ f₀ | — |
| ความเร็วสูงสุด (รอบ/นาที) จาระบีหล่อลื่น | 20 000 |
| ความเร็วสูงสุด (รอบ/นาที) น้ำมันหล่อลื่น | 26 000 |
| หมายเลขตลับลูกปืน Back-to-back (DB) แบบหันหลังชนกัน | 7002DB |
| ระยะกระจายศูนย์กลางรับน้ำหนัก (มม.) a1 | 22.6 |
| ระยะกระจายศูนย์กลางรับน้ำหนัก (มม.) a2 | 4.6 |
| ขนาดติดตั้ง (มม.) da min. | 17.5 |
| ขนาดติดตั้ง (มม.) db min. | — |
| ขนาดติดตั้ง (มม.) Da max. | 29.5 |
| ขนาดติดตั้ง (มม.) Db max. | 30.8 |
| ขนาดติดตั้ง (มม.) ra max. | 0.3 |
| ขนาดติดตั้ง (มม.) rb max. | 0.15 |
| น้ำหนักโดยประมาณ (กก.) | 0.070 |
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
| หัวข้อ | รายละเอียด |
| โครงสร้าง | ประกอบด้วยตลับลูกปืน 2 ชุด จัดเรียงแบบพิเศษ (จับคู่จากโรงงาน) |
| รูปแบบการจับคู่ | - DB (Back-to-Back): รองรับแรงโมเมนต์ดี เหมาะกับโหลดสลับสองทิศ- DF (Face-to-Face): ยืดหยุ่นต่อการเยื้องแนวเพลา- DT (Tandem): รองรับโหลดแนวแกนในทิศทางเดียวได้สูงขึ้น |
| มุมสัมผัส (Contact Angle) | โดยทั่วไป 15°, 25°, หรือ 40° |
| โหลดที่รองรับ | แนวแกนสองทิศทาง, แนวรัศมี, และโมเมนต์ |
| รหัสรุ่น | เช่น 7206BDB, 7304DF, 7008C-DTตัวอักษรท้ายแสดงรูปแบบการจับคู่: DB, DF, DT |
| การปรับพรีโหลด (Preload) | แบบ Light, Medium, Heavyรหัส: G1, G2, G3 หรือ L, M, H |
| ค่าความคลาดเคลื่อน | ISO Class 0 (ทั่วไป), Class 6, Class 5 สำหรับงานความแม่นยำ |
| ความเร็วสูงสุด | ขึ้นกับการหล่อลื่นและขนาดโดยทั่วไปรองรับได้ระดับหมื่นรอบต่อนาที |
| ขนาดรูใน (Bore Diameter) | ตั้งแต่ 10 มม. ถึงมากกว่า 380 มม. ตามซีรีส์ |
| วัสดุ | เหล็กกล้าชุบแข็งคุณภาพสูง (High Carbon Chromium Steel) |
| ซีลและฝาปิด | โดยทั่วไปเป็นแบบเปิด (Open Type) เพื่อการหล่อลื่นจากภายนอก |
