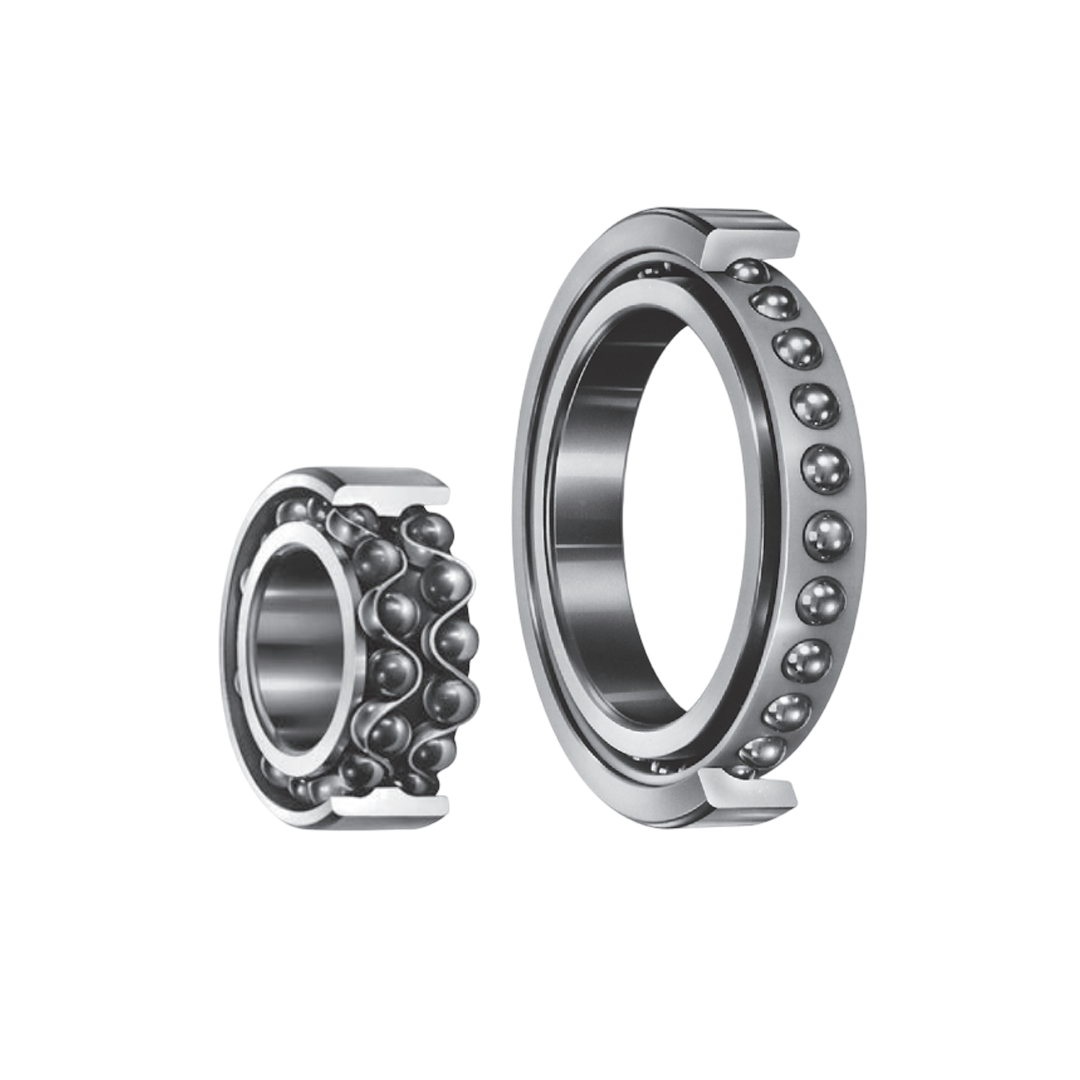

ตลับลูกปืนแบบสัมผัสเชิงมุม (Bearing) KOYO รหัส 7000 ขนาด 10×26×8
ตลับลูกปืนแบบสัมผัสเชิงมุม (Bearing) KOYO รหัส 7000 ขนาด 10×26×8
KOYO
กรุณาตรวจสอบสต็อกก่อนชำระเงินไม่สามารถโหลดความพร้อมในการรับสินค้าด้วยตนเองได้
รายละเอียด ตลับลูกปืนแบบสัมผัสเชิงมุม (Bearing) KOYO รหัส 7000 ขนาด 10×26×8
ตลับลูกปืนแบบสัมผัสเชิงมุม (Angular Contact Ball Bearings) จากแบรนด์ KOYO เป็นหนึ่งในผลิตภัณฑ์คุณภาพสูงที่ได้รับการออกแบบมาเพื่อตอบสนองความต้องการของงานที่ต้องการความแม่นยำและความทนทานสูง โดยเฉพาะในเครื่องจักรกลที่มีความเร็วรอบสูง หรือระบบที่ต้องรองรับแรงในหลายทิศทาง ตลับลูกปืนประเภทนี้มีลักษณะเฉพาะคือ ร่องสัมผัสระหว่างลูกปืนกับรางวิ่งจะทำมุมในลักษณะเฉียง (มักอยู่ที่ 15°, 25°, หรือ 40°) ทำให้สามารถรองรับแรงในแนวรัศมีและแรงในแนวแกนพร้อมกันได้ โดยมุมสัมผัสที่มากขึ้นจะสามารถรองรับแรงในแนวแกนได้มากขึ้นตามไปด้วย KOYO มีผลิตภัณฑ์ตลับลูกปืนแบบสัมผัสเชิงมุมหลายประเภท เช่น แบบแถวเดี่ยว (Single-row), แบบจับคู่ (Matched Pair), และแบบแถวคู่ (Double-row) ซึ่งแต่ละแบบจะเหมาะกับรูปแบบการใช้งานที่แตกต่างกัน
คุณสมบัติ
คุณสมบัติ
คุณสมบัติ
- เป็นตลับลูกปืนแบบเม็ดกลมสัมผัสเชิงมุมแถวเดี่ยว (Single-Row Angular Contact Ball Bearing)
- รองรับแรงแนวรัศมีและแรงแนวแกนในทิศทางเดียวได้ดี
- มีมุมสัมผัส (Contact Angle) โดยทั่วไปอยู่ระหว่าง 15° ถึง 40° ซึ่งช่วยเพิ่มความสามารถในการรับแรงแนวแกน
- โครงสร้างแข็งแรง มีค่าความแม่นยำสูง เหมาะสำหรับงานที่ต้องการรอบหมุนสูงและโหลดแนวแกน
- มีให้เลือกหลายซีรีส์ เช่น 7000, 7200, 7300 series ตามขนาดและลักษณะงาน
- ผลิตจากวัสดุคุณภาพสูง เช่น เหล็กกล้าชุบแข็ง พร้อมระบบซีลกันฝุ่น (ในรุ่นที่มีซีล)
- มีทั้งแบบเปิดและแบบปิด (มีฝาครอบกันฝุ่น ZZ หรือ ซีลยาง 2RS)
การติดตั้ง
- ตลับลูกปืนแบบสัมผัสเชิงมุมแถวเดี่ยวต้องติดตั้งเป็นคู่หรือใช้ร่วมกับตลับลูกปืนอีกตัว เพื่อรับแรงแนวแกนสองทิศทาง
- การจัดเรียงสามารถทำได้หลายแบบ เช่น Back-to-Back (DB), Face-to-Face (DF) หรือ Tandem (DT)
- ต้องควบคุมค่าระยะห่างภายใน (preload) อย่างเหมาะสม เพื่อให้ตลับลูกปืนทำงานได้อย่างเสถียรและลดการสั่นสะเทือน
- พื้นผิวและเพลาต้องสะอาด และขนาดต้องได้มาตรฐานเพื่อความพอดีในการติดตั้ง
- แนะนำให้ใช้เครื่องมือพิเศษในการกดติดตั้ง เพื่อป้องกันความเสียหายต่อรางวิ่งหรือเม็ดลูกปืน
การใช้งาน
- เหมาะสำหรับเครื่องจักรที่ต้องการความเร็วรอบสูงและแรงแนวแกน เช่น เครื่องกลึงความเร็วสูง, แกนหมุนของเครื่อง CNC, มอเตอร์ไฟฟ้า, ปั๊มความดันสูง, เกียร์, และเครื่องผลิตอัตโนมัติ
- ใช้ในอุตสาหกรรมต่างๆ เช่น ยานยนต์, อิเล็กทรอนิกส์, เครื่องจักรกลการเกษตร และการผลิตทั่วไป
- รองรับการทำงานต่อเนื่องและความร้อนสะสมได้ดี ด้วยความทนทานในการหล่อลื่นและออกแบบรางวิ่งที่เหมาะสม
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
| ขนาด (มม.) d | 10 |
| ขนาด (มม.) D | 26 |
| ขนาด (มม.) B | 8 |
| ขนาด (มม.) r ต่ำสุด | 0.3 |
| ขนาด (มม.) r₁ ต่ำสุด | 0.15 |
| ค่าพิกัดโหลดพื้นฐาน (กิโลนิวตัน) พร้อมรังลูกปืนแบบกลึง Cᵣ | 6.25 |
| ค่าพิกัดโหลดพื้นฐาน (กิโลนิวตัน) พร้อมรังลูกปืนแบบกลึง C₀ᵣ | 2.35 |
| ค่าพิกัดโหลดพื้นฐาน (กิโลนิวตัน) พร้อมรังลูกปืนแบบปั๊ม Cᵣ | — |
| ค่าพิกัดโหลดพื้นฐาน (กิโลนิวตัน) พร้อมรังลูกปืนแบบปั๊ม C₀ᵣ | — |
| ขีดจำกัดโหลดเมื่อเกิดความล้า (กิโลนิวตัน) Cᵤ (พร้อมรังลูกปืนแบบกลึง) | 0.120 |
| ขีดจำกัดโหลดเมื่อเกิดความล้า (กิโลนิวตัน) Cᵤ (พร้อมรังลูกปืนแบบปั๊ม) | — |
| ค่าประกอบ f₀ | — |
| ความเร็วสูงสุด (รอบ/นาที) จาระบีหล่อลื่น | 34 000 |
| ความเร็วสูงสุด (รอบ/นาที) น้ำมันหล่อลื่น | 42 000 |
| หมายเลขตลับลูกปืน | 7000 |
| จุดศูนย์กลางรับน้ำหนัก (มม.) a | 9.1 |
| ขนาดสำหรับติดตั้ง (มม.) dₐ ต่ำสุด | 12.5 |
| ขนาดสำหรับติดตั้ง (มม.) Dₐ สูงสุด | 23.5 |
| ขนาดสำหรับติดตั้ง (มม.) rₐ สูงสุด | 0.3 |
| น้ำหนัก (อ้างอิง) (กก.) | 0.021 |
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
| รายการ | รายละเอียด |
| มุมสัมผัส (Contact Angle) | 15°, 25°, หรือ 40° ขึ้นอยู่กับรุ่น (เช่น รหัส 7xxx, 72xx, 73xx) |
| โครงสร้างภายใน | แถวลูกปืนเดี่ยว แนวสัมผัสเอียง เหมาะกับโหลดแนวแกนขาเดียว |
| ความเร็วรอบสูงสุด | ขึ้นอยู่กับซีล/ชนิดจาระบี (สูงถึง 20,000 rpm หรือมากกว่าในรุ่นบางประเภท) |
| ชนิดของซีล | แบบไม่มีซีล (เปิด), แบบมีซีลยาง (2RS), แบบมีฝาปิดโลหะ (ZZ) |
| วัสดุเม็ดลูกปืน | เหล็กกล้าชุบแข็งคุณภาพสูง |
| โหลดแนวแกน | รองรับได้ในทิศทางเดียวเท่านั้น (หากใช้เดี่ยว), ต้องจับคู่สำหรับโหลดสองทิศทาง |
| ขนาดรูใน (Bore Diameter) | ตั้งแต่ 10 มม. ถึงมากกว่า 380 มม. (ตามซีรีส์) |
| ประเภทการติดตั้ง | ใช้เดี่ยว หรือจัดเรียงคู่แบบ Back-to-Back (DB), Face-to-Face (DF), Tandem (DT) |
| รหัสรุ่นทั่วไป | 7000, 7200, 7300 series (ตัวเลขหลังรหัสบ่งบอกขนาดและมุมสัมผัส) |
