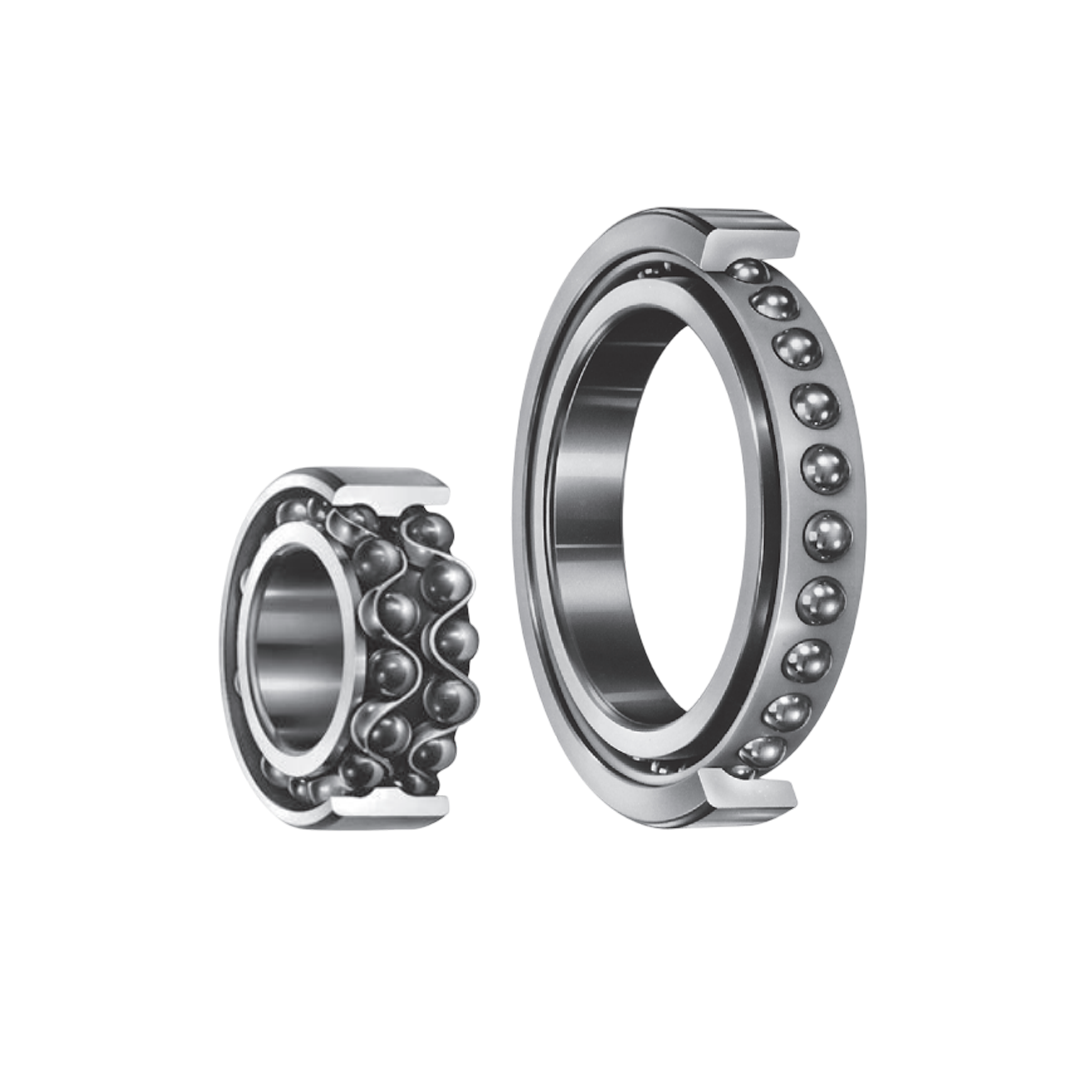

ตลับลูกปืนแบบสัมผัสเชิงมุม (Bearing) KOYO รหัส 3208 ขนาด 40×80×30.2
ตลับลูกปืนแบบสัมผัสเชิงมุม (Bearing) KOYO รหัส 3208 ขนาด 40×80×30.2
KOYO
กรุณาตรวจสอบสต็อกก่อนชำระเงินไม่สามารถโหลดความพร้อมในการรับสินค้าด้วยตนเองได้
รายละเอียด ตลับลูกปืนแบบสัมผัสเชิงมุม (Bearing) KOYO รหัส 3208 ขนาด 40×80×30.2
ตลับลูกปืนเม็ดกลมร่องลึก (Deep Groove Ball Bearings) จากแบรนด์ KOYO ถือเป็นหนึ่งในผลิตภัณฑ์ที่ได้รับความนิยมอย่างสูงในอุตสาหกรรมต่างๆ ทั้งด้านเครื่องจักรกลทั่วไป เครื่องใช้ไฟฟ้า ระบบส่งกำลัง ไปจนถึงยานยนต์ เนื่องจากความสามารถในการรับแรงที่ยอดเยี่ยม ความทนทานต่อการใช้งานในระยะยาว และความแม่นยำในการหมุน หนึ่งในจุดเด่นของตลับลูกปืนเม็ดกลมร่องลึก KOYO คือโครงสร้างภายในที่ถูกออกแบบมาให้มีร่องรอบวงแหวนทั้งด้านในและด้านนอก ซึ่งช่วยให้สามารถรองรับแรงในแนวรัศมี (Radial Load) ได้อย่างมีประสิทธิภาพ และยังสามารถรองรับแรงในแนวแกน (Axial Load) ได้ทั้งสองทิศทางอีกด้วย โดยเฉพาะรุ่นที่มีฝาปิดซีลหรือฝาปิดโลหะ จะสามารถป้องกันสิ่งสกปรก ฝุ่น หรือความชื้นเข้าสู่ด้านในของลูกปืนได้ดี จึงช่วยยืดอายุการใช้งานโดยไม่ต้องบำรุงรักษาบ่อยครั้ง
คุณสมบัติ
คุณสมบัติ
คุณสมบัติ
- เป็นตลับลูกปืนแบบเม็ดกลมสัมผัสเชิงมุมชนิดสองแถว (Double-Row Angular Contact Ball Bearing) ซึ่งรวมคุณสมบัติของตลับลูกปืนสัมผัสเชิงมุมแถวเดี่ยว 2 ตัวไว้ในตัวเดียว
- ออกแบบมาให้รับแรงแนวรัศมีและแรงแนวแกนในสองทิศทางได้พร้อมกัน โดยไม่จำเป็นต้องติดตั้งเป็นคู่
- โครงสร้างแข็งแรงกะทัดรัด ประหยัดพื้นที่ติดตั้ง แต่ยังคงให้ความสามารถรับน้ำหนักสูง
- มีมุมสัมผัสประมาณ 30° ช่วยเพิ่มความสามารถในการรับแรงแนวแกน
- ประสิทธิภาพสูงในการหมุน แม้ใช้งานในความเร็วปานกลางถึงสูง
- มีทั้งรุ่นเปิด (Open type) และแบบปิด (ซีลกันฝุ่น ZZ หรือ ซีลยาง 2RS)
- ผลิตด้วยวัสดุเหล็กกล้าชุบแข็งคุณภาพสูง ผ่านการควบคุมคุณภาพระดับสากล
การติดตั้ง
- ติดตั้งได้ง่ายกว่าตลับลูกปืนสัมผัสเชิงมุมแถวเดี่ยวที่ต้องจัดเรียงเป็นคู่ เนื่องจากทุกอย่างถูกออกแบบมาครบในตัวเดียว
- ควรติดตั้งให้ได้แนวศูนย์กลางที่แม่นยำเพื่อป้องกันความเยื้องศูนย์
- ต้องตรวจสอบการพอดีของเพลาและตัวเรือนตามขนาดมาตรฐาน และใช้เครื่องมือที่เหมาะสมในการกดติดตั้ง
- หลีกเลี่ยงแรงกระแทกโดยตรงกับวงแหวน เพื่อป้องกันความเสียหายต่อรางวิ่งและเม็ดลูกปืน
- แนะนำให้หล่อลื่นด้วยจาระบีหรือน้ำมันที่เหมาะสมกับความเร็วและอุณหภูมิการทำงาน
การใช้งาน
- ใช้งานได้หลากหลายในอุตสาหกรรมที่ต้องการรับแรงจากหลายทิศทางในพื้นที่จำกัด เช่น:
- ปั๊มน้ำแรงดัน
- มอเตอร์ไฟฟ้าขนาดกลางและใหญ่
- เครื่องจักรอุตสาหกรรมทั่วไป
- กล่องเกียร์ (Gearboxes)
- พัดลมอุตสาหกรรม
- เครื่องมือช่างความเร็วปานกลาง
- ให้ความคงทนและเสถียรในการใช้งานระยะยาวโดยไม่ต้องดูแลรักษาบ่อย
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
| ขนาดขอบเขต (มม.) d | 40 |
| ขนาดขอบเขต (มม.) D | 80 |
| ขนาดขอบเขต (มม.) B | 30.2 |
| ขนาดขอบเขต (มม.) r min. | 1.1 |
| ค่าพิกัดโหลดพื้นฐาน (กิโลนิวตัน) Cr (เปิด) | 52.4 |
| ค่าพิกัดโหลดพื้นฐาน (กิโลนิวตัน) C0r (เปิด) | 43.9 |
| ค่าพิกัดโหลดพื้นฐาน (กิโลนิวตัน) Cr (ซีล/ฝาครอบ) | — |
| ค่าพิกัดโหลดพื้นฐาน (กิโลนิวตัน) C0r (ซีล/ฝาครอบ) | — |
| ค่าพิกัดโหลดเมื่อเกิดความล้า (กิโลนิวตัน) Cu (เปิด) | 2.25 |
| ค่าพิกัดโหลดเมื่อเกิดความล้า (กิโลนิวตัน) (ซีล/ฝาครอบ) | — |
| ความเร็วจำกัด (รอบ/นาที) จาระบี (เปิด, Z, ZZ) | 5000 |
| ความเร็วจำกัด (รอบ/นาที) จาระบี (RS, 2RS) | — |
| ความเร็วจำกัด (รอบ/นาที) น้ำมัน (เปิด, Z) | 6700 |
| เบอร์ตลับลูกปืน แบบเปิด (Open) | 3208 |
| ระยะกึ่งกลางรับแรง (มม.) แบบเปิด a | 52.6 |
| ขนาดติดตั้ง (มม.) dₐ (ต่ำสุด) | 47 |
| ขนาดติดตั้ง (มม.) dₐ (สูงสุด) | — |
| ขนาดติดตั้ง (มม.) Dₐ (สูงสุด) | 73 |
| ขนาดติดตั้ง (มม.) rₐ (สูงสุด) | 1 |
| น้ำหนัก (กก.) (อ้างอิง) | 0.650 |
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
| รายการ | รายละเอียด |
| โครงสร้าง | ตลับลูกปืน 2 แถวในตัวเรือนเดียว, ลูกปืนเรียงแบบ Back-to-Back (DB) ภายใน |
| มุมสัมผัส (Contact Angle) | โดยทั่วไป 30° หรือ 32° |
| โหลดที่รองรับ | - โหลดแนวรัศมี- โหลดแนวแกนในสองทิศทาง- โมเมนต์บิด |
| ค่าความคลาดเคลื่อน | ISO Class 0 (ทั่วไป), Class 6 สำหรับงานที่ต้องการความแม่นยำสูง |
| ความเร็วรอบสูงสุด | ต่ำกว่ารุ่นแถวเดี่ยว ขึ้นอยู่กับซีลและจาระบี (ประมาณ 6,000–10,000 รอบ/นาที) |
| รหัสรุ่น | ซีรีส์เช่น 3200, 3300, 5200, 5300โดยตัวเลข 2 หรือ 3 บ่งบอกมุมสัมผัส |
| ขนาดรูใน (Bore Diameter) | ตั้งแต่ 10 มม. ขึ้นไป (เช่น 3202 → Ø15 mm) |
| วัสดุ | เหล็กกล้าชุบแข็ง (High-Carbon Chromium Steel) |
| ชนิดซีล | - เปิด (Open)- ซีลยาง (2RS)- ฝาปิดโลหะ (ZZ) |
| การปรับพรีโหลด | ไม่สามารถปรับพรีโหลดได้เหมือนแบบจับคู่ แต่มีความแข็งแรงของโครงสร้างสูง |
