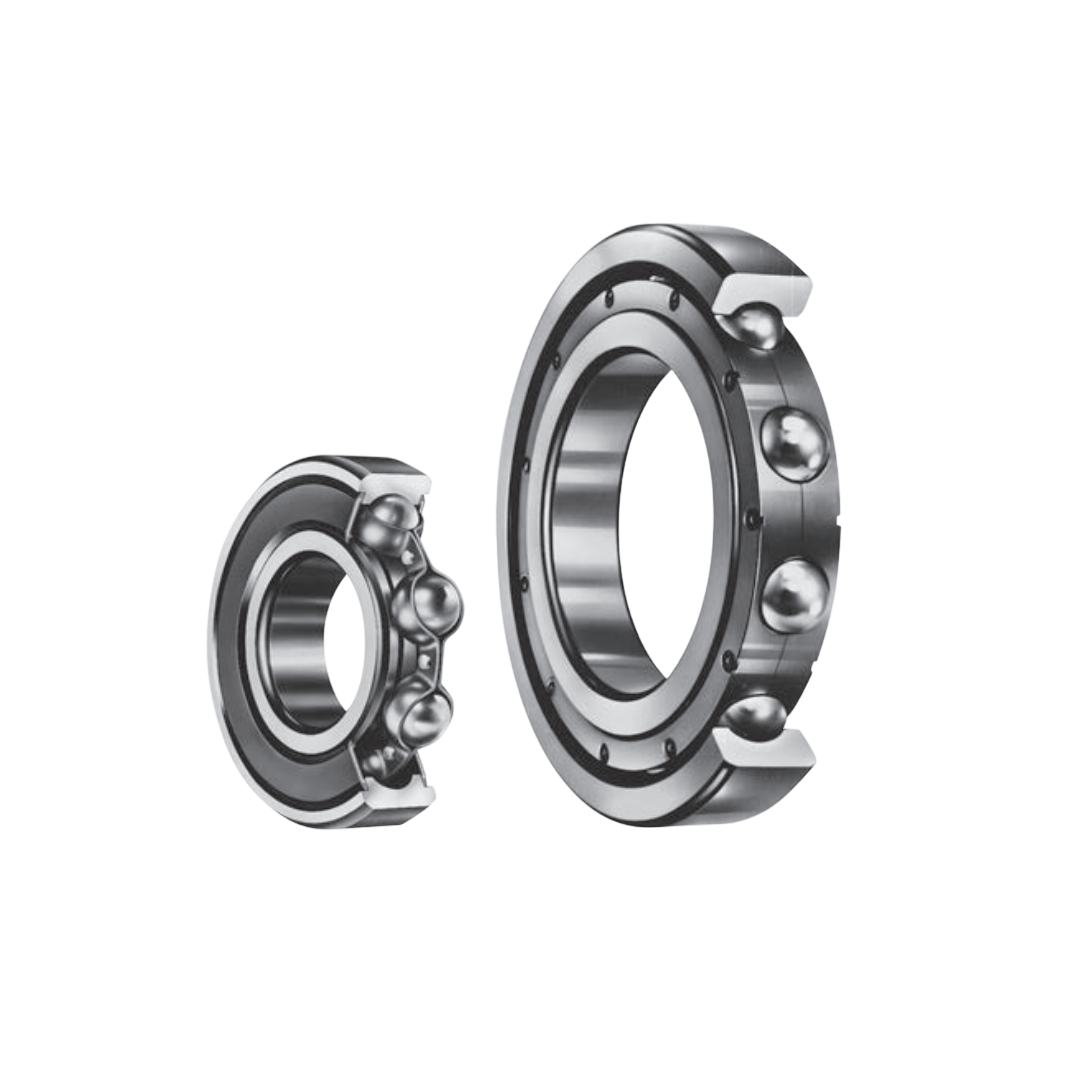

ตลับลูกปืนเม็ดกลมร่องลึก (Bearing) KOYO รหัส WMLF4010 ZZ ขนาด 4×10×3
ตลับลูกปืนเม็ดกลมร่องลึก (Bearing) KOYO รหัส WMLF4010 ZZ ขนาด 4×10×3
KOYO
กรุณาตรวจสอบสต็อกก่อนชำระเงินไม่สามารถโหลดความพร้อมในการรับสินค้าด้วยตนเองได้
รายละเอียด ตลับลูกปืนเม็ดกลมร่องลึก (Bearing) KOYO รหัส WMLF4010 ZZ ขนาด 4×10×3
ตลับลูกปืนเม็ดกลมร่องลึก (Deep Groove Ball Bearings) จากแบรนด์ KOYO ถือเป็นหนึ่งในผลิตภัณฑ์ที่ได้รับความนิยมอย่างสูงในอุตสาหกรรมต่างๆ ทั้งด้านเครื่องจักรกลทั่วไป เครื่องใช้ไฟฟ้า ระบบส่งกำลัง ไปจนถึงยานยนต์ เนื่องจากความสามารถในการรับแรงที่ยอดเยี่ยม ความทนทานต่อการใช้งานในระยะยาว และความแม่นยำในการหมุน หนึ่งในจุดเด่นของตลับลูกปืนเม็ดกลมร่องลึก KOYO คือโครงสร้างภายในที่ถูกออกแบบมาให้มีร่องรอบวงแหวนทั้งด้านในและด้านนอก ซึ่งช่วยให้สามารถรองรับแรงในแนวรัศมี (Radial Load) ได้อย่างมีประสิทธิภาพ และยังสามารถรองรับแรงในแนวแกน (Axial Load) ได้ทั้งสองทิศทางอีกด้วย โดยเฉพาะรุ่นที่มีฝาปิดซีลหรือฝาปิดโลหะ จะสามารถป้องกันสิ่งสกปรก ฝุ่น หรือความชื้นเข้าสู่ด้านในของลูกปืนได้ดี จึงช่วยยืดอายุการใช้งานโดยไม่ต้องบำรุงรักษาบ่อยครั้ง
คุณสมบัติ
คุณสมบัติ
คุณสมบัติ
| รายการ | ตลับลูกปืนขนาดเล็กพิเศษ (Miniature) | ตลับลูกปืนขนาดเล็ก ชนิดมีหน้าแปลน (Flanged Miniature) |
| ขนาด | เส้นผ่านศูนย์กลางรูภายในต่ำกว่า 10 มม. | เช่นเดียวกัน แต่เพิ่มหน้าแปลนที่วงแหวนด้านนอก |
| โครงสร้าง | ลูกปืนเม็ดกลมร่องลึก ขนาดเล็ก แถวเดี่ยว | แบบเดียวกัน แต่มีขอบแปลนยื่นออกมา |
| วัสดุ | เหล็กกล้าชุบแข็ง / สแตนเลส | เช่นเดียวกัน |
| ความแม่นยำ | สูงมาก (บางรุ่นรองรับระดับความแม่นยำ ABEC-5 ถึง ABEC-7) | เช่นเดียวกัน |
| ประเภทซีล | เปิด / ZZ / 2RS มีให้เลือกตามความเหมาะสม | ส่วนมากใช้แบบเปิดหรือมีฝาครอบ ZZ |
| แรงที่รองรับ | ต่ำถึงปานกลาง (เหมาะกับโหลดเบา) | เช่นเดียวกัน |
| จุดเด่น | กะทัดรัด, น้ำหนักเบา, ความเร็วสูง | ง่ายต่อการยึดตำแหน่งใน housing โดยไม่ต้องใช้ฝาปิดล็อก |
การติดตั้ง
- ตรวจสอบ ความสะอาดของ housing และเพลา
- ห้ามใช้แรงกระแทก ให้ใช้เครื่องมือกดเข้าตรงกับวงแหวนที่เกี่ยวข้อง
- สำหรับแบบมีหน้าแปลน สามารถ ยึดติดกับโครงสร้าง ด้วยสกรูหรือแผ่นยึดได้ง่าย
- อย่ากดจากวงแหวนด้านนอกเข้าไปในเพลา (ควรกดจากวงใน) เพื่อป้องกันการเสียหาย
- หลีกเลี่ยงการหมุนลูกปืนขณะติดตั้งแบบแห้งโดยไม่มีจาระบี
การใช้งาน
- ตลับลูกปืนขนาดเล็กพิเศษของ KOYO ใช้ในอุปกรณ์ขนาดเล็กที่ต้องการความแม่นยำและการหมุนที่ราบรื่น
- ประเภท ตัวอย่างการใช้งาน
- ขนาดเล็กพิเศษ (Miniature) มอเตอร์ไมโคร, อุปกรณ์อิเล็กทรอนิกส์, เซ็นเซอร์, เครื่องพิมพ์
- แบบมีหน้าแปลน (Flanged) หุ่นยนต์, กลไกเลื่อนในอุปกรณ์อัตโนมัติ, ชุดขับในงานแม่นยำ, เครื่องมือแพทย์
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
| ขนาดขอบเขต (มม.) d | 4 |
| ขนาดขอบเขต (มม.) D | 10 |
| ขนาดขอบเขต (มม.) B | 3 |
| ขนาดขอบเขต (มม.) B₁ | 4 |
| รัศมีมุมโค้งขั้นต่ำ r₁ (มม.) | 0.15 |
| รัศมีมุมโค้งขั้นต่ำ r (มม.) | 0.1 |
| ค่าพิกัดโหลดรัศมี (Cᵣ) (kN) | 0.880 |
| ค่าพิกัดโหลดรัศมีคงที่ (C₀ᵣ) (kN) | 0.27 |
| ค่าโหลดจำกัดเมื่อเกิดความล้า (Cᵤ) (kN) | 0.007 |
| ตัวประกอบ (f₀) | 13.5 |
| ความเร็วสูงสุด (รอบ/นาที) จาระบี (เปิด, ZZ, ZZX) (min⁻¹) | 56 000 |
| ความเร็วสูงสุด (รอบ/นาที) น้ำมัน (เปิด, Z, ZX) (min⁻¹) | 66 000 |
| หมายเลขตลับลูกปืนแบบมีฝาครอบกันฝุ่น | WMLF4010 ZZ |
| ขนาดหน้าแปลน (มม.) D₁ | 11.2 |
| ขนาดหน้าแปลน (มม.) D₂ | 11.6 |
| ขนาดหน้าแปลน (มม.) C₁ | 0.6 |
| ขนาดหน้าแปลน (มม.) C₂ | 0.8 |
| ขนาดสำหรับติดตั้ง (มม.) dₐ min. | 5.2 |
| ขนาดสำหรับติดตั้ง (มม.) rₐ max. | 0.1 |
| น้ำหนัก (อ้างอิง) (กรัม) | 1.1 |
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
| รายการ | คำอธิบาย |
| ประเภท | ลูกปืนเม็ดกลมร่องลึก (Deep Groove Ball Bearing) |
| ขนาดเล็กพิเศษ | เส้นผ่านศูนย์กลางใน (d) ตั้งแต่ 1 มม. ถึง 9 มม. |
| วัสดุ | SUJ2 (เหล็กกล้าโครมสูง) |
| โครงสร้าง | แถวเดี่ยว, มีแบบเปิด, ฝาปิดเหล็ก (ZZ), ซีลยาง (2RS) |
| ความเร็วสูงสุด | สูงมาก: 20,000 – 50,000 รอบ/นาที ขึ้นกับขนาด |
| ความแม่นยำ | บางรุ่นมีเกรด P6 หรือ P5 (เหมาะกับงานความเร็วสูง/แม่นยำสูง) |
| การใช้งาน | มอเตอร์ขนาดเล็ก, พัดลม, อุปกรณ์อิเล็กทรอนิกส์, หุ่นยนต์, อุปกรณ์การแพทย์ |
