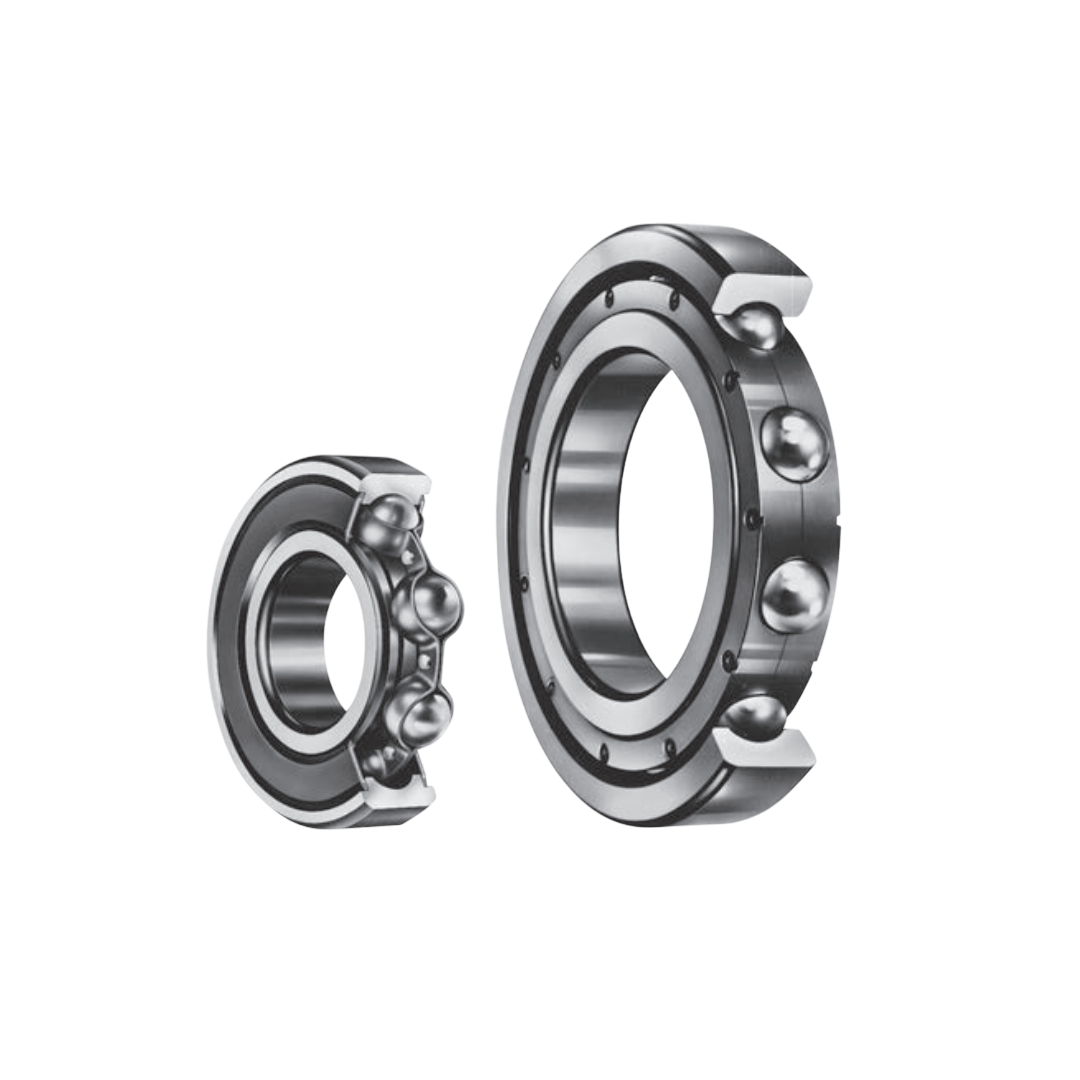

ตลับลูกปืนเม็ดกลมร่องลึก (Bearing) KOYO รหัส 60/22 ขนาด 22×44×12
ตลับลูกปืนเม็ดกลมร่องลึก (Bearing) KOYO รหัส 60/22 ขนาด 22×44×12
KOYO
กรุณาตรวจสอบสต็อกก่อนชำระเงินไม่สามารถโหลดความพร้อมในการรับสินค้าด้วยตนเองได้
รายละเอียด ตลับลูกปืนเม็ดกลมร่องลึก (Bearing) KOYO รหัส 60/22 ขนาด 22×44×12
ตลับลูกปืนเม็ดกลมร่องลึก (Deep Groove Ball Bearings) จากแบรนด์ KOYO ถือเป็นหนึ่งในผลิตภัณฑ์ที่ได้รับความนิยมอย่างสูงในอุตสาหกรรมต่างๆ ทั้งด้านเครื่องจักรกลทั่วไป เครื่องใช้ไฟฟ้า ระบบส่งกำลัง ไปจนถึงยานยนต์ เนื่องจากความสามารถในการรับแรงที่ยอดเยี่ยม ความทนทานต่อการใช้งานในระยะยาว และความแม่นยำในการหมุน หนึ่งในจุดเด่นของตลับลูกปืนเม็ดกลมร่องลึก KOYO คือโครงสร้างภายในที่ถูกออกแบบมาให้มีร่องรอบวงแหวนทั้งด้านในและด้านนอก ซึ่งช่วยให้สามารถรองรับแรงในแนวรัศมี (Radial Load) ได้อย่างมีประสิทธิภาพ และยังสามารถรองรับแรงในแนวแกน (Axial Load) ได้ทั้งสองทิศทางอีกด้วย โดยเฉพาะรุ่นที่มีฝาปิดซีลหรือฝาปิดโลหะ จะสามารถป้องกันสิ่งสกปรก ฝุ่น หรือความชื้นเข้าสู่ด้านในของลูกปืนได้ดี จึงช่วยยืดอายุการใช้งานโดยไม่ต้องบำรุงรักษาบ่อยครั้ง
คุณสมบัติ
คุณสมบัติ
คุณสมบัติ
- ประเภท ลูกปืนเม็ดกลมร่องลึก
- แถว แถวเดี่ยว (Single Row)
- ชนิดเปิด (Open Type - ไม่มีซีลหรือฝาปิด)
- โครงสร้าง วงแหวนใน-นอก พร้อมร่องลึกสำหรับรองรับแรงแนวรัศมี
- ความแม่นยำ มีหลายระดับ (P0, P6, P5 ฯลฯ)
- วัสดุ เหล็กกล้าชุบแข็ง (High Carbon Chromium Steel)
- รองรับแรง แรงรัศมี (Radial Load) และแรงแนวแกนบางส่วน (Axial Load)
- ความเร็วรอบสูงสุด สูง (ขึ้นอยู่กับขนาดและรหัสรุ่น)
- การหล่อลื่น ไม่มีกำหนดจากโรงงาน ต้องมีการหล่อลื่นจากภายนอก
การติดตั้ง
- การเตรียมพื้นผิว: ตรวจสอบเพลาและบ่ารับลูกปืนว่าตรงตามค่าพิกัด และไม่มีสิ่งสกปรก
- การกดติดตั้ง: ใช้วิธีการกดด้วยแรงที่เหมาะสม ห้ามเคาะโดยตรงกับลูกปืน
- การหล่อลื่น: ควรใช้น้ำมันหรือจาระบีหล่อลื่นก่อนใช้งาน (เนื่องจากชนิดเปิดไม่มีซีลกักน้ำมัน)
- การปรับแนวศูนย์: ต้องแน่ใจว่าติดตั้งลูกปืนในแนวตรง ไม่เบี้ยว เพื่อหลีกเลี่ยงการสึกหรอ
การใช้งาน
- ลูกปืนชนิดนี้เหมาะกับงานทั่วไปที่ต้องการความเร็วสูงและมีโหลดไม่มากนัก เช่น:
- มอเตอร์ไฟฟ้าขนาดเล็ก-กลาง
- พัดลมอุตสาหกรรม
- ปั๊มน้ำ
- เครื่องใช้ไฟฟ้า
- เครื่องจักรทั่วไปในโรงงาน
- ระบบส่งกำลังความเร็วสูง
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
| เส้นผ่านศูนย์กลางใน (d) (มม.) | 22 |
| เส้นผ่านศูนย์กลางนอก (D) (มม.) | 44 |
| ความกว้าง (B) (มม.) | 12 |
| รัศมีมุมโค้งต่ำสุด (r min.) (มม.) | 0.6 |
| ค่ารับน้ำหนักตามแนวรัศมี (Cr) (kN) | 11.7 |
| ค่ารับน้ำหนักตามแนวแกน (Cor) (kN) | 5.15 |
| ขีดจำกัดการล้า (กิโลนิวตัน) Cu (kN) | 0.350 |
| ค่าสัมประสิทธิ์ f0 | 14.1 |
| ความเร็วสูงสุด จาระบี (min⁻¹) | 17 000 |
| ความเร็วสูงสุด น้ำมัน (min⁻¹) | 20 000 |
| หมายเลขลูกปืน | 60/22 |
| ขนาดติดตั้งขั้นต่ำ (da min.) (มม.) | 26 |
| ขนาดติดตั้งสูงสุด (Da max.) (มม.) | 40 |
| รัศมีมุมโค้งสูงสุด (ra max.) (มม.) | 0.6 |
| น้ำหนัก (กิโลกรัม) | 0.073 |
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
| รายการ | รายละเอียด |
| ประเภท | ลูกปืนเม็ดกลมร่องลึก (Deep Groove) |
| แถวลูกปืน | แถวเดี่ยว (Single Row) |
| ชนิด | เปิด (Open Type – ไม่มีซีล/ฝาปิด) |
| ยี่ห้อ | KOYO (Japan) |
| วงแหวนและลูกปืน | เหล็กกล้า (High-Carbon Chromium Steel, SUJ2) |
| รังลูกปืน (Cage) | เหล็กกด (Pressed Steel) |
| การรับแรงรัศมี | รับแรงรัศมี (Radial Load) ได้ดี |
| การรับแรงแนวแกน | รองรับแรงแนวแกน (Axial Load) ได้ทั้งสองทิศทางในระดับปานกลาง |
| ความเร็วรอบ | สูง |
| เสียงและแรงสั่นสะเทือน | ต่ำ |
| การติดตั้ง | ง่าย |
